El perfilómetro y la rugosidad de la junta

En mecánica de rocas, la rugosidad de las juntas desempeña un papel muy importante, especialmente cuando se trata de juntas cerradas. A mayor rugosidad, mayor resistencia a corte, lo cual permite, junto con la cohesión (o resistencia a corte bajo tensión normal nula) y los “puentes de roca”, que cosas como ésta puedan mantenerse en su sitio sin caer sobre la calzada:

Carretera A-2403 cerca del Parque Geológico de Aliaga, en Teruel

Los primeros criterios de rotura de mecánica de rocas, como los de Patton (1966), Ladanyi y Archambault (1969) o Jaeger (1971), trataban la rugosidad de la junta como un incremento del ángulo de rozamiento pero, poco a poco, la rugosidad fue ganando importancia hasta convertirse en el parámetro JRC (Joint Roughness Coefficient) del criterio de Barton (1973 → 1990), o el Jr de la clasificación geomecánica Q de Barton, Lien y Lunde (1974 → 2002).

Dependiendo de la escala se habla de aspereza o de rugosidad propiamente dicha. A pequeña escala (milimétrica o centimétrica), la aspereza de una junta puede ser rugosa, suave o pulida. A mayor escala (decimétrica o métrica), la rugosidad puede ser plana, ondulada o escalonada. Así, dependiendo del problema, la rugosidad debería calcularse teniendo en cuenta el factor de escala existente entre la muestra y el macizo (sin olvidar el sentido común) pero, ¿cómo cuantificamos la rugosidad de la muestra?

Hay varios métodos, los perfiles tipo de Barton y Choubey de la figura superior (con el JRC para longitudes de junta de 20 cm y 1 m), barras graduadas, discos con brújula, ensayos in situ -como el de inclinación o Tilt test-, ensayos de corte directo y, por supuesto, métodos modernos mediante fotointerpretación, laser escáner y análisis fractal de imagen… pero si no estamos muy seguros, siempre podemos hacer uso de métodos simplificados como, por ejemplo, el perfilómetro, también llamado «peine de Barton».

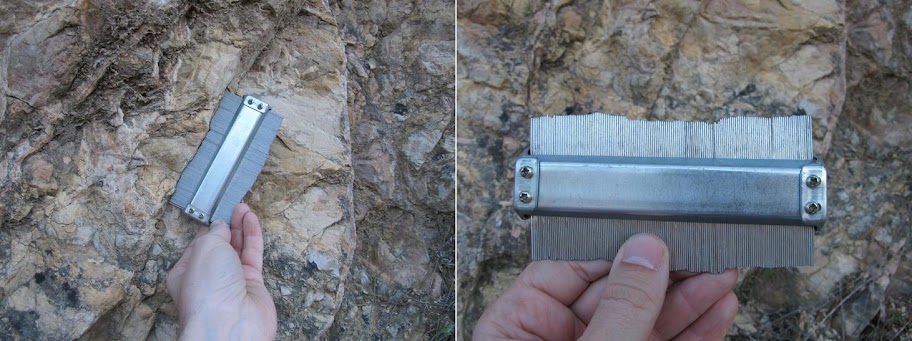

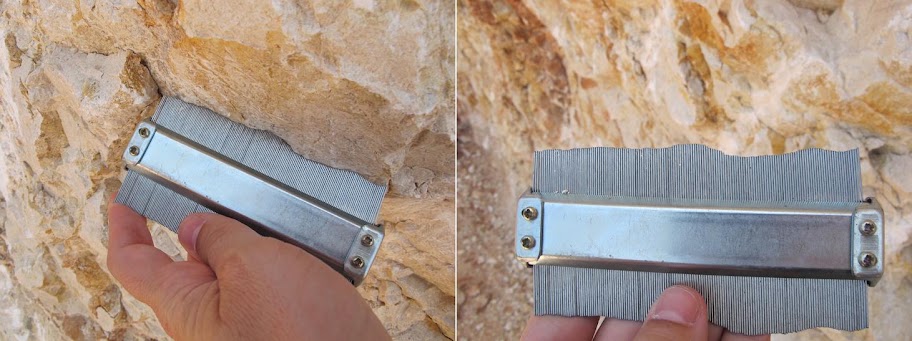

Como se puede ver, el perfilómetro no es ninguna maravilla de la tecnología, pero ayuda en esos casos en los que la observación visual resulta complicada, permitiendo “calcar” el perfil real de la junta para estudiarlo con tranquilidad y ver si se ajusta a alguno de los perfiles tipo o requiere un cálculo más detallado.

Aunque en ciertos catálogos especializados se pueden ver perfilómetros con precios comprendidos entre 30 y 90 €, la verdad es que el sofisticado perfilómetro de las fotografías me costó algo menos de 2 € en una oferta de unos grandes almacenes de bricolaje… evidentemente, no es de la mejor calidad, pero no vale la pena afinar tanto, si te sobra el dinero mejor compra deuda pública.
