Sobre clasificaciones geomecánicas, UnWedge, y la fórmula de Ünal para el cálculo de la carga sobre el sostenimiento en excavaciones subterráneas

«Un gran poder conlleva una gran responsabilidad.»

Stan Lee le robó la frase a F. D. Roosvelt, que al parecer la había tomado de Churchill, quien se habría inspirado en un colega, que su vez la había copiado de un discurso revolucionario francés, que resultó estar basado en un pasaje bíblico (concretamente Lucas 12:48), confirmando que lo de ser más responsable cuanto más poder se tiene viene de lejos, como es lógico.

(Y no se me ha ocurrido mirarlo, pero seguro que el código de Hammurabi incluye también algo parecido. Buscando bien, al final siempre aparece Mesopotamia. Siempre).

De vez en cuando, la ingeniería civil se plantea GRANDES OBRAS, en mayúsculas, obras que dada su poderosa envergadura, requieren muchas empresas distintas trabajando juntas, tanto en la fase de construcción como en diseño.

Y es precisamente esta «multiplicidad de cabezas pensantes» en el diseño la que obliga a hacer revisiones externas independientes del proyecto, no sea que algo no encaje o, peor todavía, haya pasado desapercibido.

Por la responsabilidad, claro.

Pues bien, hace poco, revisando el diseño más importante que jamás he tenido entre manos (dudo mucho que lo supere, las cosas como son… pero me encantaría, ¡¡ para qué negarlo !!) me encontré con algo que ya he visto otras veces (vamos, que lo iba buscando, que uno ya es perro viejo).

Podría estar refiriéndome al hecho de que haya ocho versiones del RMR y nadie diga cuál usa ☹, pero no, estoy hablando de la fórmula de Ünal para el cálculo de la carga sobre el sostenimiento o rock load, muy útil también para saber el tamaño de las posibles cuñas.

Y como el tema es árido, voy a dividirlo en 10 preguntas y respuestas, a fin de hacerlo algo más asequible (si es que eso es posible).

1) ¿Qué es la carga sobre el sostenimiento?

La razón de ser de (casi) todas las clasificaciones geomecánicas para túneles, y aunque ya he hablado muchas veces sobre el tema (aquí sobre la clasificación geomecánica de Protodyakonov de ~1930, aquí sobre la de Terzaghi de 1946, aquí sobre la de Lauffer de 1948, aquí sobre el NATM y aquí sobre más cosas), voy a volver a explicarlo, por si hay dudas.

Y porque soy un pesado.

Cualquiera que haya jugado a excavar un túnel en un montón de tierra sabe que el terreno siempre se desmorona un poco. Si lo hacemos a poca profundidad se desmorona del todo y se derrumba (o colapsa), pero dependiendo del tamaño del hueco, el tipo de «tierra» (no es lo mismo arena que arcilla) y el espesor por encima de la «excavación», llega un momento en que cae algo de material pero nuestro túnel se mantiene estable… al menos por algún tiempo.

Este sería el concepto, grosso modo, pero en roca.

De forma MUY SIMPLIFICADA podríamos explicarlo diciendo que, conforme vamos excavando, parte del terreno más próximo a la excavación se «afloja» y cae, y otra parte «sufre» una redistribución de tensiones, entra en comportamiento plástico y se deforma hasta llegar (con suerte) a una especie de curva de equilibrio. Si no llega al equilibrio colapsa todo, evidentemente.

(Vale, esto no es exactamente así. Y ahora podría hablar sobre el efecto arco, el efecto silo y la trapdoor y tendríamos para rato. Acabaría antes grabando un vídeo, la verdad.)

Lo que queremos saber es cómo, cuánto y cuándo se va a aflojar el terreno.

Lo que no sabemos es cómo calcularlo:

«Debido a que el proceso de aflojamiento puede ocurrir en tramos del túnel que no pueden ser determinados con anticipación y es influenciado por factores incontrolables, no parece posible una predicción al respecto. Terzaghi, 1968»

Hay soluciones matemáticas analíticas, por supuesto, pero requieren demasiadas simplificaciones, de esas que nunca se dan en el Mundo Real. Como digo en Twitter: el terreno homogéneo es la vaca esférica de la geotecnia.

También se puede estudiar numéricamente, con resultados cada vez mejores, pero sigue habiendo demasiadas variables en juego. Como se suele decir, «en los túneles en roca lo importante es lo que no es roca».

De ahí que sigamos usando las clasificaciones geomecánicas: métodos empíricos simplificados que permiten clasificar o tipificar el problema en función de las características del terreno y las dimensiones de la excavación.

Así podemos saber (de forma aproximada) cuánto tiempo puede mantenerse en pie la excavación (stand-up time) y qué espesor de terreno va a aflojarse y quedar suelto antes de alcanzarse esa curva de equilibrio, lo que nos permitirá calcular el peso de terreno que va a cargar sobre el sostenimiento* (rock load), dimensionar éste para que aguante sin problemas y, lo más importante, saber cuánto tiempo tenemos para colocarlo.

* Algunos textos llaman a este peso «carga de aflojamiento».

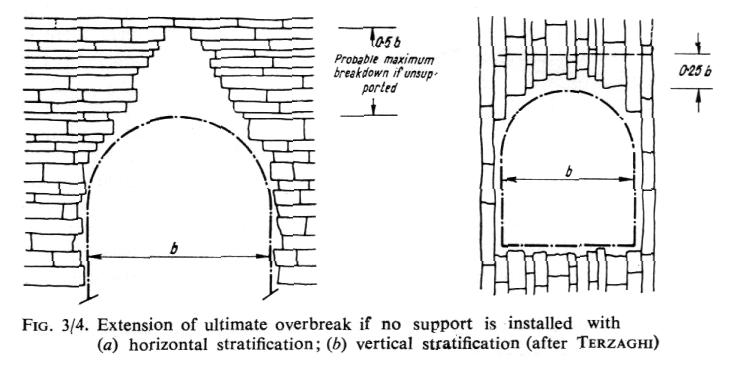

Este es el esquema que dio Terzaghi del perfil final de la excavación en función de su estratificación, tal y como viene en el enciclópedico «Art of tunelling» de Karoly Szechy.

Y, aunque no es exactamente lo mismo, hace unos meses retuiteé esta noticia de la caída de un arco de sillería en la que se puede ver cómo los bloques que siguen en su sitio forman un arco parabólico, de acuerdo a la clasificación geomecánica de Protodyakonov (esto es muy típico en las patologías de dinteles).



2) ¿De qué hablamos cuando hablamos de «caída de cuñas»?

En principio, de geometría. Después ya veremos que la cosa se complica un poco más.

Tenemos:

  1. un macizo rocoso,
  2. una serie de planos de discontinuidad que lo cortan y «compartimentan» en bloques,
  3. una excavación, llámalo túnel, galería, caverna, etc.
  4. y agua, sismos y un montón de cosas más que no voy a considerar hoy

La perforación va a cortar esos bloques, generando una serie de cuñas sueltas que caerán o no dentro de la excavación dependiendo de la relación de tamaños. Si el hueco de la perforación es lo suficientemente grande o las cuñas lo suficientemente pequeñas, éstas caerán dentro. Si no, se reajustarán y se mantendrán en su sitio. Así de simple.

Este es el esquema que siempre se pone de ejemplo para explicar este tema (el original está en el «Underground Excavations in Rock», de Hoek & Brown, pero he preferido coger la versión del «Rock Mechanics for Underground Mining» de Brady & Brown, algo más actualizado.

Como se puede ver, los túneles pequeños tienen menos problemas, al estar afectados por menos discontinuidades (si Elon Musk quiere tuneladoras pequeñas es por algo) mientras que los túneles grandes se comen todos los problemas.

Por eso llega un momento en que, dependiendo del tipo de terreno, puede ser mejor hacer dos túneles gemelos pequeños antes que un único túnel de mayor diámetro.

Y también es una de las razones por las que los récords de túneles más largos corresponden a túneles hidraúlicos, porque al tener un diámetro menor son más fáciles de construir (bueno, y que llevar agua en vez de gente también es más fácil, las cosas como son).



3) ¿Qué hacemos con las cuñas?

Sujetarlas, siempre que sea posible, ya sea con bulones/pernos, hormigón proyectado (gunita o shotcrete), cerchas o todo a la vez. Pero para eso primero necesitamos saber sus dimensiones y tener así una idea aproximada de su peso.

Como he dicho antes, el cálculo de cuñas es pura geometría, muy liosa, pero geometría, al fin y al cabo. Las fórmulas están disponibles en bastantes textos, aunque el libro por excelencia es el «Block Theory and its application to Rock Engineering», de Goodman & Shi, publicado en 1985 (disponible aquí en pdf).

A día de hoy, el programa más usado para el cálculo de cuñas es el UnWedge de Rocscience, también basado en la teoría de bloques de Goodman (de hecho, el libro está disponible en la web de Rocscience).

Sigamos. En teoría, a estas alturas deberíamos tener un buen reconocimiento geotécnico del macizo, tanto de la roca (estado, dureza, composición, alterabilidad, etc.) como de sus discontinuidades (dirección de buzamiento, buzamiento, espaciamiento, persistencia, rugosidad, etc.).

Sabemos la orientación del túnel y su geometría. Hemos identificado las familias de discontinuidades más representativas y conocemos su buzamiento y dirección de buzamiento. Lo tenemos todo. Le damos los datos al programa, hace sus cálculos y nos da las cuñas más desfavorables. Le indicamos el tipo de sostenimiento que queremos usar (bulones o pernos, gunita o shotcrete, cerchas) y nos dice lo que debemos poner.

Y ya está.



4) Si el UnWedge ya lo hace todo, ¿para qué necesitamos más fórmulas?

Porque el UnWedge busca la mayor cuña posible atendiendo únicamente a criterios geométricos, sin tener en cuenta la geotecnia para nada (cual político español, mismamente).

Por suerte, los programadores lo han tenido en cuenta y nos dejan corregir los resultados. La opción se llama «UnWedge Scaling»:

«UnWedge always initially calculates the maximum sized wedges which can form around an excavation. Wedge scaling is important because the assumed wedge size can have a significant effect on support requirements (e.g. pattern spacing, positioning or orientation of bolts, and the thickness or strength of shotcrete).

The Scale Wedges option allows you to scale down the size of the wedges, according to actual field observations (e.g. observed joint trace lengths, persistence, wedge volume, etc.). »

Es en este «escalado» dónde podemos usar la fórmula de Ünal para afinar los cálculos y obtener un resultado más acorde a la realidad.

Nota: Este post está escrito en febrero de 2020, con el tiempo igual cambian esta opción y ya no aparece. Hoy por hoy, está ahí.



5) Vale, entendido. ¿Y qué le ocurre a la fórmula de Ünal?

Pues que las fórmulas también tienen sus modas. Alguien empieza a usar una, los demás la ven, se pone de moda y, de repente, la ves por todas partes: copiada, pegada, citada, a pie de página y en la bibliografía, en letras diminutas.

Y con tanto copia-pega, muchas veces se olvida añadir su rango de validez, cuando no se hace de forma intencionada.

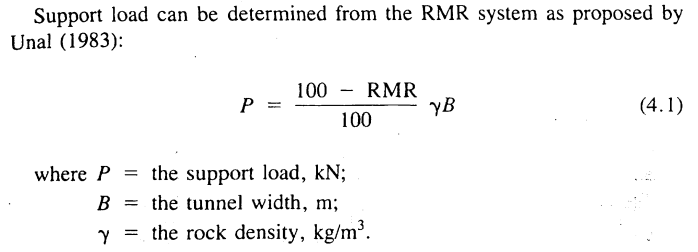

Así aparece la fórmula en el «Engineering Rock Mass Classifications» de Bianiawski de 1989:

Entra por los ojos, ¿verdad? Conocido el RMR es tan fácil de usar como rápida, sólo tenemos que dividir por la densidad y ya tenemos la altura/espesor de material que va a aflojarse durante la excavación.

Y conocido el espesor ya sabemos qué carga va a soportar el sostenimiento. Genial, ya podemos dimensionarlo.

Sólo hay un pequeño problema…

Esta fórmula es para sostenimientos de techos planos estratificados en galerías de carbón.

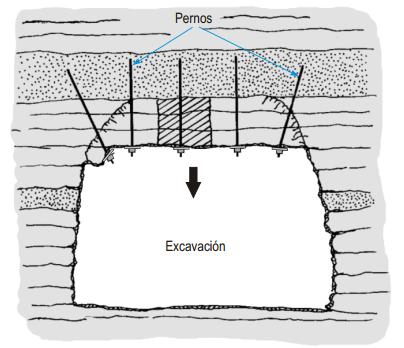

Es decir, para esto:

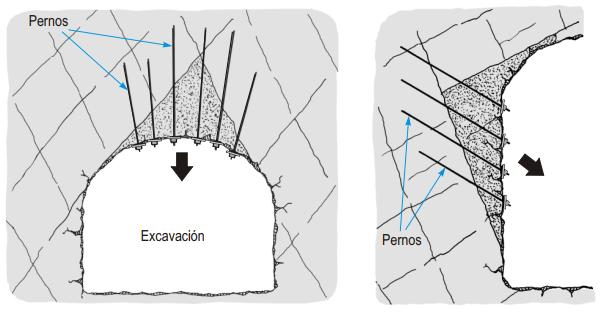

Y a veces (muchas otras veces) lo que tenemos es esto:

(estas dos figuras están tomadas del Manual de Geomecánica Aplicada a la Prevención de Accidentes por Caída de Rocas en Minería Subterránea)

Así es, se trata de una fórmula para minería, sacada de una tesis publicada en 1983 en la Pennsylvania State University con el título de «Design guidelines and roof control standards for coal mine roofs«, por Erdal Ünal.

Vamos, que la fórmula es correcta, pero con matices… porque los techos planos estratificados en carbón no son lo más habitual en ingeniería civil, las cosas como son.

Que no se me olvide decir dos cosas aquí:

Lo primero: El RMR a usar en la fórmula es el RMR89. Por las fechas es de suponer que Ünal hizo su tesis con las versiones del RMR de 1973, 1974, 1975 o 1979, pero la versión recomendada para esta fórmula es la de 1989, alias RMR89.

Por si alguien se lo está preguntando (que sé yo, hay gente muy rara) la última publicada es la RMR14.

Y lo segundo: En este texto Bieniawski indica que su autor es Ünal, pero en otros lo omite, lo que explica que muchos textos posteriores le atribuyan esta fórmula al propio Bieniawski, entre ellos el «Ingeniería Geológica» de González de Vallejo et al.



6) ¿Y nadie se ha dado cuenta?

La mayoría de textos se limitan a copiar y pegar la fórmula, sin más detalles, pero otros son más críticos:

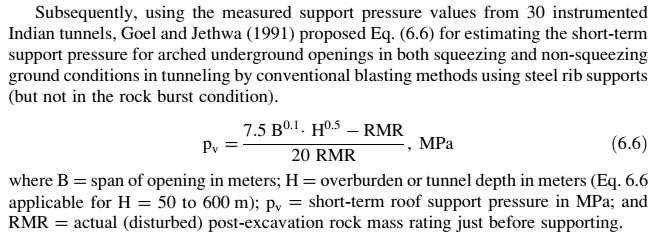

Singh & Goel dicen en varios de sus libros (éste, éste, y éste) que la fórmula:

  • Infradimensiona la carga en túneles en roca con techo curvo
  • Infradimensiona la carga en terrenos con problemas de squeezing (fluencia), sea cual sea el diámetro
  • Infradimensiona la carga para diametros <6 metros (no-squeezing)
  • Sobredimensiona la carga para diámetros >9 metros (no-squeezing)

Y en España, en su libro de «Clasificaciones Geomecánicas«, Manuel Romana advierte sobre la falta de homogeneidad dimensional de la fórmula y su gran dispersión de resultados, recomendando no usarla.

(No puedo poner ningún enlace a este libro porque está más que descatalogado. Fue una edición limitada para un curso realizado en la UPV en el 2000, editado por el prof. José B. Serón y aquí un servidor.)

He de decir que recuerdo haber leído esta misma recomendación en algún artículo anterior de D. Manuel Romana pero no lo he encontrado mientras escribía esto.



7) Pero esta fórmula es de 1983, ¿no hay nada posterior?

Si. Entre 1986 y 2002, Ünal publicó una serie de artículos en los que propuso usar un RMR modificado, al que llamó Modified Rock Mass Rating o M-RMR.

Ojo, no confundirlo con el MRMR (Mining Rock Mass Rating) de Laubscher, ese es otro.

Es un jaleo, lo sé.

El M-RMR tenía algunas cosas interesantes, como parámetros adicionales para tener en cuenta macizos rocosos de mala calidad, zonas con planos de debilidad, meteorizadas o muy fracturadas, e incluso un factor corrector por los efectos de la voladura, pero entre 1994 y 1997 Hoek presentó su GSI —que hace casi lo mismo— y se llevó el gato al agua.

Adaptarse o morir. En 2005, admitiendo de partida que el GSI de Hoek es bastante subjetivo (cosa que comparto), Osgoui & Ünal publican un artículo con el título de «Characterization of weak rock masses using GSI and the estimation of support pressure« en el que actualizan la fórmula, verificando los resultados (in-situ y con simulaciones numéricas), y dicen que «The main advantage of this new approach lies in the fact that it is applicable to overstressed and squeezing rock mass«. Algo es algo.

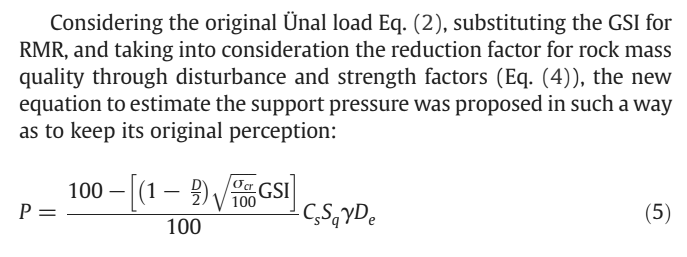

Unos años después, en 2009, los mismos autores publican «An empirical method for design of grouted bolts in rock tunnels based on the Geological Strength Index (GSI)« y aquí presentan esta nueva fórmula:

Que si sólo queremos saber la altura de terreno suelto, se queda en:

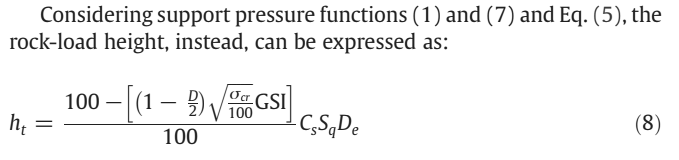

Hoy por hoy, que yo sepa, esta es la fórmula más actualizada, up-to-date, state-of-the-art, etc. de estos autores para calcular el espesor de terreno suelto que va a cargar sobre el sostenimiento.

En el artículo está todo explicado y podéis ver en qué consiste cada parámetro. No tiene mucho sentido repetirlo aquí.

Supongo que no hace falta que lo diga, pero si, la que más se ve en los proyectos es la de 1983, que puede que no sea del todo correcta, pero es más fácil, y ya se sabe que al final lo fácil es lo que triunfa.



8) ¿Y no hay más fórmulas?

Si, claro, no es el propósito de este post pero haberlas haylas. Tienes las antiguas recomendaciones de la clasificación geomecánica de Terzaghi (muy anticuadas ya, no recomendables); Bieniawski tiene alguna más; están también las de la clasificación Q; y Singh & Goel citan esta que pongo aquí abajo, de Goel & Jethwa, en los libros que he mencionado antes. Hay donde elegir.



9) ¿Podemos fiarnos de este tipo de fórmulas?

A ver, las clasificaciones geomecánicas son muy útiles para tener una idea previa de lo que nos podemos encontrar y para verificar resultados y poder elegir entre los distintos sostenimientos recomendados en el proyecto, pero no debemos olvidar que son planteamientos empíricos… cuánto más nos alejemos de las condiciones en las que se obtuvo la clasificación, menos «fiable» será… y esto va por las galerías en carbón con techo plano estratificado, por supuesto.

En general, y en comparación con otras disciplinas, las incertidumbres que manejamos en ingeniería civil son tan diversas que yo no hablaría de fiabilidad, sino de pragmatismo. Y aquí uso la palabra pragmatismo en su sentido estricto.

Utilizamos fórmulas y principios matemáticos hasta dónde es posible; modelización numérica un poco más allá; reglas empíricas (clasificaciones geomecánicas y correlaciones locales) cuando nos faltan datos; soluciones que sabemos que han funcionado (aunque a veces no sepamos muy bien cómo) cuando no nos queda otra opción; y siempre, por encima de todo, debe estar el Método Observacional.

Aun así, a veces no podemos evitar acordarnos de Marx (Chico) y su «¿A quién va usted a creer, a mi o a sus propios ojos?» cuando la cosa no sale como toca, a pesar de los decimales y los elementos finitos, pero es lo que tiene el Mundo Real… un sentido del humor muy peculiar.

Y luego están los túneles.

Entre nosotros, el proyecto lo ha hecho alguien desde su despacho, pero quien está hasta arriba de barro eres tú, así que… cuántas más recomendaciones, tablas y esquemas tenga el proyecto, mucho mejor, tendrás dónde apoyarte… porque al final, el proyecto de un túnel, citando al capitán Barbosa, «son más bien unas directrices«.



10) ¿Y cómo lo hacían en el proyecto que estabas revisando?

Tsk, tsk, tsk. No confundamos el sujeto con el objeto. He dicho que encontré lo que iba buscando, pero no he dicho qué iba buscando. Tenemos una ética profesional y manejamos información privilegiada. Seriedad.



P.D. Estaba todo perfecto, como cabía esperar.

Pero había que comprobarlo.

(no es porque me paguen por hacerlo, es que debe hacerse, nosesimexplico)

Nuevas guías sobre los Eurocódigos del Ministerio de Fomento

En mayo de 2010, hablando de la tercera edición de la Guía de Cimentaciones en Obras de Carreteras, escribí por aquí:

«A destacar el planteamiento de los dos apéndices dedicados a los coeficientes de seguridad parciales y la incertidumbre de los datos, similar al de las Recomendaciones Geotécnicas para Obras Marítimas.

Si de verdad queremos, algún día, adoptar los Eurocódigos y estudiar la geotecnia bajo la filosofía de los coeficientes parciales tendremos que tomárnoslo muy en serio, y estos dos apéndices son un buen punto de partida.»

Dije «algún día» y han pasado casi diez años pero, oye, nunca es tarde si la dicha es buena.

Hagamos memoria, en junio de 2016 se aprobó por fin el Anejo Nacional del Eurocódigo 7 (del que también hablé aquí), en marzo de 2019 la Dirección General de Carreteras comunicó oficialmente (Orden Circular 1/2019) que los proyectos de carreteras debían de ajustarse al Eurocódigo 7 y ahora, como cabía esperar, el Ministerio de Fomento ha empezado a actualizar sus publicaciones (que llevaban ya tiempo preparadas, por lo que se ve).

Lo ha hecho con una nueva serie de documentos llamada «Guías Eurocódigos» que, en sus propias palabras, «está planteada como un conjunto abierto de publicaciones que irá creciendo en función de las carencias o inquietudes técnicas que puedan surgir a medida que los Eurocódigos se impongan como código estructural español y se conviertan en textos de uso general.»

Los tres primeros documentos publicados (en descarga gratuita) son:





Guía para el proyecto de cimentaciones en obras de carretera con Eurocódigo 7: Bases del proyecto geotécnico (1ª Ed. Junio 2019).

Archivo pdf (114 páginas – 7,23 8,80 MB)







Guía para el proyecto de cimentaciones en obras de carretera con Eurocódigo 7: Cimentaciones superficiales (1ª Ed. Junio 2019).

Archivo pdf (120 páginas – 9,23 MB)









Guía para el proyecto sísmico de puentes de carretera con Eurocódigo 8 (1ª Ed. Junio 2019).

Archivo pdf (364 páginas – 16,23 12,40 MB)







Estética: Todo perfecto

Tienen una maquetación agradable y una tipografía bastante buena (quizá un pelín fina para mi gusto), en línea con el estilo que mantienen desde las Recomendaciones Geotécnicas para Obras Marítimas. Las ecuaciones y tablas se ven bien, el sistema de búsqueda funciona, los gráficos responden bien al hacer zoom… todo perfecto.



Alcance: Lo que cabía esperar

Son guías, no pretenden sustituir a los Eurocódigos (que siguen siendo de pago) y sólo reproducen parcialmente el contenido de algunas normas UNE por un acuerdo con AENOR (excusatio tralarí tralará). Vamos, que quien quiera consultar las UNE que se mencionan en el Eurocódigo tendrá que seguir pasando por caja… como cabía esperar.



Contenido: Mejorable… por ahora

Durante estos años, los ingenieros geotécnicos que ya trabajamos con los Eurocódigos y sus dichosos Design Approach hemos tenido dos libros de cabecera, que también he nombrado alguna vez, y que las Guías mencionan como referencias básicas:

En mi opinión, las dos guías geotécnicas están MUY BIEN, pero… por ahora, estos dos textos siguen siendo más completos (y también más caros, claro).

¿Por qué he escrito «por ahora«?

Pues… porque… la guía para el proyecto sísmico de puentes incluye ejemplos, mientras que las dos guías geotécnicas son bastante escuetas.

Esto no debería sorprendernos, las publicaciones geotécnicas del Ministerio nunca han incluido ejemplos (al menos, que yo recuerde), pero… bueno… es que en 2014, en el VI Congreso de la ACHE, ya se decía en un par de artículos (aquí y aquí) que se estaba desarrollando un “Manual de aplicación del Eurocódigo 7 para el proyecto de cimentaciones de obras de carretera, en el que se explica, mediante una serie de ejemplos cómo aplicar el EC 7-1 en España de forma compatible con el Anejo Nacional español«.

Es decir, que seguramente veamos pronto una guía práctica, de aplicación, o con algún nombre similar (por pedir, estaría bien algo parecido a aquella Guía de Aplicación de la Instrucción de Hormigón Estructural que publicó el Ministerio allá por 2002).

Hasta entonces, si necesitas más de lo que aportan estas guías (y te aclaras con el inglés), te recomiendo los dos textos ya mencionados (que incluyen ejemplos de aplicación, por supuesto).

Si necesitas más ejemplos, puedes echar un vistazo también al «Eurocode 7: Geotechnical Design Worked examples» que publicó la Comisión Europea en 2013 (pdf, 4 MB). Si, también está en inglés, I’m sorry.

La clasificación unificada de suelos USCS mediante Visual Basic para Excel

Una hoja de cálculo pensada para ahorrarte tiempo



«Para los animales, el universo entero estaba dividido ordenadamente en:
(a) cosas con las que aparearse, (b) comida, (c) cosas de las que huir y (d) rocas.»

Terry Pratchett. Ritos Iguales (1987)



Clasificar es una forma de conocimiento. Ordenamos, dividimos y etiquetamos las cosas para reducirlas a otros casos conocidos, para ponerles nombre, para quedarnos tranquilos.

Clasificamos las cosas para reducir su incertidumbre, y para ello utilizamos criterios de todo tipo, los hay subjetivos (me gusta, no me gusta), estrictos (tres lados, triángulo; cuatro lados, cuadrilátero), y a veces, también un poco difusos (¿a partir de qué tono de marrón claro se pasa al beige?).

En geotecnia, como en cualquier otra disciplina, tenemos clasificaciones para casi todo (dureza, excavabilidad, resistencia, etc.), y hoy me voy a centrar en la clasificación más habitual, la clasificación unificada de suelos o USCS (Unified Soil Classification System).

En este caso, la incertidumbre, lo que queremos etiquetar, es el comportamiento ingenieril del suelo (de hecho, la norma ASTM D2487 lo llama Classification of Soils for Engineering Purposes), y los criterios a emplear son la granulometría y la plasticidad.

Evidentemente, el comportamiento mecánico del suelo depende de más cosas (humedad, cargas, su velocidad de aplicación, condiciones de contorno, etc.), pero conocer el tipo de suelo es el primer paso (o debería serlo).

Bien, pues dependiendo de su granulometría y plasticidad, como ya he dicho, la clasificación de suelos USCS «etiqueta» el suelo de acuerdo al siguiente esquema (pulsa para verlo mejor):

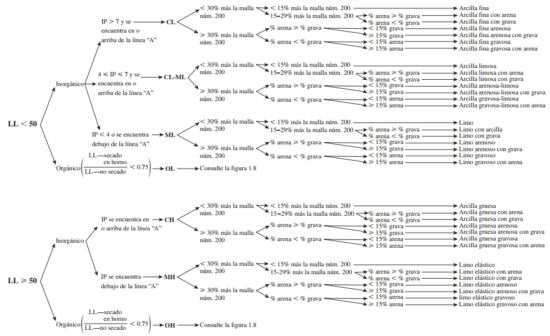

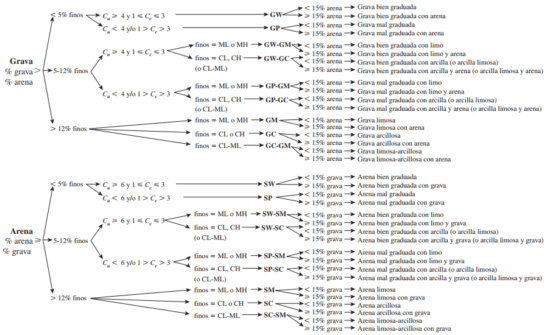

Y hoy traigo al blog una hoja de cálculo que hace todo este «arbol de decisiones» de forma «casi» automática (antes tendrás que habilitar las macros).

Y alguien dirá que esto es trivial y que ya hay muchas hojas de cálculo así en la red.

Y yo diré que tan trivial no es, porque servidor se ha encontrado suelos mal clasificados en obras, digamos, importantes (de esas de millones de euros).

Y en cuanto a lo de que sea una más, pues… vale, si, quizá lo sea, pero creo que puedo aportar un par de cosas interesantes:

1) El cálculo se hace llamando a una función. Nada de celdas ocultas llenas de fórmulas y cálculos intermedios, sólo una función:

USCS(Grava;Arena;Finos;Cu;Cc;LP;LL)

Donde, obviamente:

  • Grava es el porcentaje de grava
  • Arena es el porcentaje de arena
  • Finos es el porcentaje de finos (limos + arcillas)
  • Cu es el coeficiente de uniformidad
  • Cc es el coeficiente de curvatura
  • LP es el límite plástico
  • LL es el límite líquido
    (si el suelo no es plástico se puede tomar LP=LL=0)

Es decir, que si tenemos un suelo con, digamos:

  • Un 12% de grava, un 23% de arenas y un 65% de finos
  • Un coeficiente de uniformidad de 2 y un coeficiente de curvatura de 5
  • Un límite plástico de 22 y un límite líquido de 45.

Sólo tenemos que escribir:

USCS(12;23;65;2;5;22;45) y obtendremos “ CL – Arcilla fina arenosa

Piensa en las ventajas que tiene poder hacerlo así. Puedes ordenar los datos como quieras y olvidarte de cálculos intermedios.

2) Si se conoce la granulometría, la hoja incluye también dos funciones de interpolación para calcular de forma automática los porcentajes de grava, arena y finos y los diámetros D10, D30, D60, calculando también los coeficientes de uniformidad Cu y curvatura Cc.

y 3) TODO el código Visual Basic está disponible para que lo mires, estudies y reutilices. Anímate a programar tus propias funciones en VBA, ganarás tiempo, tu hoja será más limpia y reducirás tus niveles de… colesterol (iba a poner mala leche, pero colesterol suena más educado).

Y ahora, como siempre, voy a soltar un rollo de los míos explicando un montón de cosas, el que quiera la hoja que vaya directamente al final.



VIDA Y MILAGROS

Lo cierto es que esta hoja de cálculo tiene ya unos años. En origen –allá por los 90-, fue una pequeña rutina en la calculadora, escrita en un par de tardes, para comprobar si los ejercicios de geotecnia estaban bien hechos.

Unos años después, ya trabajando como freelance, encargaba los ensayos a un laboratorio que, como decía Sabina del gazpacho de su primera mujer, “el punto del ensayo, joder, si lo tenían”. La verdad es que los hacían realmente bien, eran lentos, concienzudos y precisos…

.… y para compensar, no sabían interpretar los resultados. Daba igual lo que dijera la norma, ellos clasificaban el suelo “a ojo”.

Y necesitaban gafas.

Con la mejor de las intenciones (esto es, cubrirme el culo), cogí aquel código, lo “migré” del BASIC de la calculadora (una Casio FX-850P) al Visual Basic de Excel, le añadí las rutinas de interpolación (la calculadora lo hacía de modo automático), y les regalé la hoja de cálculo con una sincera sonrisa (no es broma, practiqué y todo).

Y ni puto caso, claro.

Tendría que haber practicado más.

Y quizá afeitarme.

Poco después, la empresa cerró. Traumatizado (supongo), mi disco duró falló. Del todo. Kaput. El día antes de hacer las copias de seguridad, as usual. Adiós, hoja de cálculo.

Durante mucho tiempo utilicé otra, sacada no sé de dónde, que nunca terminó de convencerme. Había que estar atento porque fallaba en algunas zonas, pero tenía un código tan enrevesado que nunca me animé a corregirla.

Y hace un par de años, revisando unos disquetes de 3½… ¡¡ Hello again !!

La hoja es prácticamente la misma, sólo he hecho un cambio para poder modificar los tamaños límite arena-grava y arena-finos. Bueno, y he añadido algunos comentarios al código.



SOBRE EL CÓDIGO VISUAL BASIC

El código es muy simple (Keep It Simple, Stupid), básicamente es un montón de condicionales if-then encadenados, siguiendo el esquema de la norma ASTM D2487. La idea es que sea lo bastante limpio como para poder echarle un vistazo y modificar lo que haga falta sin tener que perder un día entero estudiando qué narices hace cada línea.

Además, así es más “portable”, si alguien quiere utilizarlo con otro programa que no sea Excel, creo que me lo agradecerá.



LAS FUNCIONES DE INTERPOLACIÓN

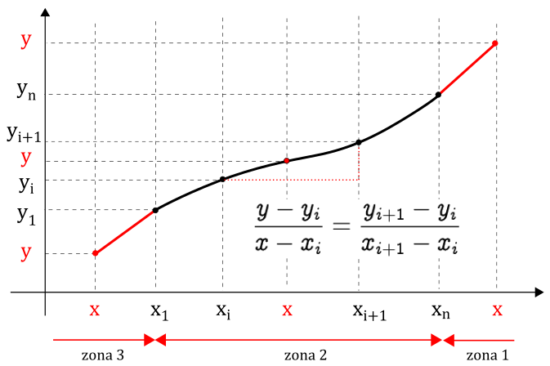

La curva granulométrica es una función monótona, así que he usado una interpolación lineal básica. Si el punto que buscamos está entre dos puntos conocidos se interpola entre ellos (zona 2). Si está fuera de rango, se extrapola tomando los dos puntos anteriores o posteriores (zonas 1 y 3). En el código hay comentarios explicando cada caso.

Detalle importante a tener en cuenta: El método se diseñó para interpolar «a mano» sobre la curva, pero la curva tiene el eje x en escala logarítmica, por lo que no se puede hacer una interpolación lineal directa entre parejas de puntos (x,y).

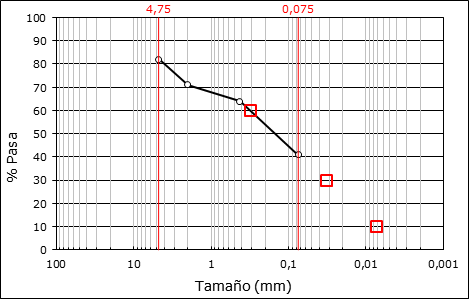

¿No me crees? Haz la prueba y verás que el punto interpolado no cae sobre la curva. Recuerda que al cambiar de un sistema lineal (x,y) a uno semilogarítmico (log x, y), la curva cambia de forma.

Es decir, que hay que sustituir x por log(x) y operar un poco, obteniendo una función de interpolación distinta para cada eje.

¿Me la estoy cogiendo con papel de fumar, como se dice normalmente? Por supuesto, pero si automatizas algo, hazlo bien.



CÁLCULO DEL PORCENTAJE DE GRAVA, ARENA Y FINOS

Buscamos porcentajes (y), así que interpolaremos en el eje y, aunque primero hay que saber qué criterio de tamaños (eje x) estamos usando:

Tamaño (mm) ASTM
D2487
UNE
equivalente
BS
1377
UNE-EN
ISO 14688
Grava – Arena 4,75 5 2 2
Arena – Finos 0,075 0,080 0,060 0,060

Por ejemplo, tomando el criterio del ASTM:

  • Los finos serán el porcentaje (y) que pasa por el tamiz/tamaño x=0,075

Finos = interp_y(0,075;rango tamaños;rango porcentajes)

  • La grava será el material retenido (100-pasa) en el tamaño x=4,75

Grava = 100 – interp_y(4,75;rango tamaños;rango porcentajes)

  • Y la arena será la diferencia entre gravas y finos, o también lo que pasa por el tamaño x=4,75 (arena + finos) menos el contenido en finos:

Arena = interp_y(4,75;rango tamaños;rango porcentajes) – Finos



CÁLCULO DE LOS TAMAÑOS D10, D30, D60

En este caso conocemos los porcentajes (y=10, 30, 60) y queremos interpolar los tamaños correspondientes en el eje x:

D10=Interp_x(10;rango de tamaños;rango de porcentajes)

D30=Interp_x(30;rango de tamaños;rango de porcentajes)

D60=Interp_x(60;rango de tamaños;rango de porcentajes)

Una vez conocidos estos datos, la función ya calcula los coeficientes de uniformidad Cu y curvatura Cc.

En el primer ejemplo de la hoja, tomado del Fundamentos de ingeniería de cimentaciones, de Braja Das, se muestra una curva de sólo cuatro puntos en la que los valores D10 y D30 están extrapolados.

NO SE ADMITEN PUNTOS POR ENCIMA DE LA LÍNEA U, PERO SE PUEDE CAMBIAR

Se dice que Casagrande nunca justificó el origen de la línea U, se limitó a ponerla y decir que se usara como “comprobación” de resultados. Como ya sabemos, esta línea delimita una “cota superior”, totalmente empírica, por encima de la cual no hay suelos naturales (de hecho, lo más próximo a esta línea es la montmorillonita).

A principios de los 80, la ASTM (American Society for Testing and Materials) decidió recortar la gráfica un poco más, “extendiendo” verticalmente la línea en LL=16, ya que casi nunca se encuentran suelos naturales con un límite líquido menor de 16.

En mi experiencia, me he encontrado puntos por encima de la línea U en tres casos:

  • Suelos inventados: Lo he dicho alguna vez, para inventar resultados hay que saber mecánica de suelos
  • Suelos “alterados”: En este caso fue por otro material artificial que cayó en la muestra, “contaminándola”
  • Errores al hacer el ensayo, que desaparecieron al repetirlo

Es decir, que sí funcionó como comprobación de que pasaba algo raro.

Si el punto cae por encima de la línea U la función da error. Si, por alguna razón, quieres eliminar esta condición, sólo tienes que anular la línea correspondiente. Está comentado en el código.



LA LÍNEA U NO ES LA LÍNEA IP=LL

Como ya se ha dicho, la línea U delimita suelos que podrían existir pero no se encuentran en la naturaleza, acotando un poco más los suelos arcillosos, mientras que la línea a 45º delimita suelos en los que el IP> LL, es decir, suelos que no pueden existir en la naturaleza (seguro que hay algún material artificial que lo cumple, pero suelos naturales no).

Por desgracia, es habitual ver gráficas que confunden ambas líneas, incluso en textos universitarios, así que… bueno, podría decirse que la línea U sigue siendo una forma de comprobar algo 🙂



LOS SUELOS ORGÁNICOS NO ESTÁN INCLUIDOS

En ingeniería geotécnica los suelos orgánicos son peligrosos, así que decidí no incluirlos en la hoja. Si hay contenido orgánico vale la pena mirarlo con calma.



¿POR QUÉ NECESITO CONOCER LA PLASTICIDAD SI TENGO MATERIAL GRANULAR?

He sido director de dos laboratorios de geotecnia, y rara era la semana que no escuchaba esta pregunta.

Como ya he dicho al principio, cada clasificación responde a una incertidumbre distinta, y en este caso la incertidumbre es ingenieril. El comportamiento mecánico del suelo se basa en la interacción entre partículas, entre las que tenemos fuerzas de gravedad, capilares, efectivas y, en el caso de las partículas más finas, de Van der Waals.

Bien, pues dependiendo del coeficiente de uniformidad Cu y del índice de vacíos, un contenido de finos del 5% ya rellena los huecos entre partículas y empieza a influir en el comportamiento del suelo…

.… y por eso la clasificación lo tiene en cuenta, porque es necesario conocer la plasticidad, aunque sea un suelo granular. No, no es ninguna conspiración de los laboratorios para que hagas más ensayos, de verdad.

Y si haces los ensayos y resulta que el suelo no es plástico pues, oye, eso que has ganado, pero hay que hacerlos.

Como he dicho, si el suelo no es plástico se puede tomar un valor nulo para los límites de plasticidad. Si el contenido en finos es mayor del 5% la función no dará error, simplemente considerará que la fracción fina corresponde a un limo poco plástico.



¿PUEDO USAR ESTE CÓDIGO PARA LO QUE YO QUIERA?

A ver… esto son cuatro líneas en BASIC llenas de if-then, aquí no hay ningún “secreto industrial” que proteger.

¿Quieres usarlo? Hazlo, para eso lo he publicado.

¿Quieres modificarlo? Hazlo, para eso he comentado el código.

¿Quieres nombrarme? Pues… hazlo, si quieres.

¿Quieres ganar dinero con esto? Pues, mira, eso ya no me parece bien pero, una vez publicado, ya no está en mis manos, así que lo dejo a tu voluntad.



¿CÓMO PUEDO SABER SI EL RESULTADO ES CORRECTO?

El código está revisado hasta la saciedad, pero siempre puede haber algún error. He añadido diez ejemplos tomados de tres textos y los resultado coinciden (bueno, más o menos, algunos textos lo han resuelto de forma aproximada).

En cualquier caso, si encuentras algún error te agradecería que me lo dijeras para poder corregirlo, por favor.

Y eso es todo, espero que a alguien le pueda resultar útil, ya sea para clasificar suelos o para coger ideas sobre Visual Basic.



Clasificación unificada de suelos USCS
mediante Visual Basic para Excel
Archivo xlsm comprimido (zip, 146 KB)



Psst, recuerda, las macros tienen que estar habilitadas para poder usar la función.

«Nunca se pudo hacer por el nivel freático»

Problemas de vivir en una buhardilla, la lluvia suena mucho más fuerte y me despierta antes de lo que me hubiera gustado. Otro sábado pasado por agua en Sarajevo. Podría levantarme y mirar por la ventana pero es más fácil estirar el brazo, coger el tablet y saber todos los datos meteorológicos de un vistazo, incluso hay fotos. Genial, mal tiempo para toda la semana que viene. No hago mucho caso, nunca aciertan. Mañana lucirá el sol.

Dedico los primeros minutos a menéame y paso después a los periódicos. Los temas de siempre, poco desarrollados y peor escritos. A punto de dejarlo encuentro esta respuesta en una entrevista a Albert Boadella, en El Mundo:

– ¿Usted piensa que lo que diga la mayoría va a misa?

– Como buen demócrata, pienso que los referendos son una estafa. Por eso las dictaduras los utilizan tanto… En el pueblo de al lado hicieron un referéndum para ver si la carretera tenía que pasar por debajo o por encima. No se lo preguntaron a los técnicos. No. Se lo preguntaron al pueblo. Votaron que por túnel, claro. Nunca se pudo hacer por el nivel freático. Estos son los referendos.



Un túnel bajo el nivel freático no es algo tan extraño, así que supongo que la obra no se hizo porque resultaba más cara de lo esperado pero, oye, se agradece que alguien piense en los técnicos.
