Nuevas guías sobre los Eurocódigos del Ministerio de Fomento

En mayo de 2010, hablando de la tercera edición de la Guía de Cimentaciones en Obras de Carreteras, escribí por aquí:

«A destacar el planteamiento de los dos apéndices dedicados a los coeficientes de seguridad parciales y la incertidumbre de los datos, similar al de las Recomendaciones Geotécnicas para Obras Marítimas.

Si de verdad queremos, algún día, adoptar los Eurocódigos y estudiar la geotecnia bajo la filosofía de los coeficientes parciales tendremos que tomárnoslo muy en serio, y estos dos apéndices son un buen punto de partida.»

Dije «algún día» y han pasado casi diez años pero, oye, nunca es tarde si la dicha es buena.

Hagamos memoria, en junio de 2016 se aprobó por fin el Anejo Nacional del Eurocódigo 7 (del que también hablé aquí), en marzo de 2019 la Dirección General de Carreteras comunicó oficialmente (Orden Circular 1/2019) que los proyectos de carreteras debían de ajustarse al Eurocódigo 7 y ahora, como cabía esperar, el Ministerio de Fomento ha empezado a actualizar sus publicaciones (que llevaban ya tiempo preparadas, por lo que se ve).

Lo ha hecho con una nueva serie de documentos llamada «Guías Eurocódigos» que, en sus propias palabras, «está planteada como un conjunto abierto de publicaciones que irá creciendo en función de las carencias o inquietudes técnicas que puedan surgir a medida que los Eurocódigos se impongan como código estructural español y se conviertan en textos de uso general.»

Los tres primeros documentos publicados (en descarga gratuita) son:





Guía para el proyecto de cimentaciones en obras de carretera con Eurocódigo 7: Bases del proyecto geotécnico (1ª Ed. Junio 2019).

Archivo pdf (114 páginas – 7,23 8,80 MB)







Guía para el proyecto de cimentaciones en obras de carretera con Eurocódigo 7: Cimentaciones superficiales (1ª Ed. Junio 2019).

Archivo pdf (120 páginas – 9,23 MB)









Guía para el proyecto sísmico de puentes de carretera con Eurocódigo 8 (1ª Ed. Junio 2019).

Archivo pdf (364 páginas – 16,23 12,40 MB)







Estética: Todo perfecto

Tienen una maquetación agradable y una tipografía bastante buena (quizá un pelín fina para mi gusto), en línea con el estilo que mantienen desde las Recomendaciones Geotécnicas para Obras Marítimas. Las ecuaciones y tablas se ven bien, el sistema de búsqueda funciona, los gráficos responden bien al hacer zoom… todo perfecto.



Alcance: Lo que cabía esperar

Son guías, no pretenden sustituir a los Eurocódigos (que siguen siendo de pago) y sólo reproducen parcialmente el contenido de algunas normas UNE por un acuerdo con AENOR (excusatio tralarí tralará). Vamos, que quien quiera consultar las UNE que se mencionan en el Eurocódigo tendrá que seguir pasando por caja… como cabía esperar.



Contenido: Mejorable… por ahora

Durante estos años, los ingenieros geotécnicos que ya trabajamos con los Eurocódigos y sus dichosos Design Approach hemos tenido dos libros de cabecera, que también he nombrado alguna vez, y que las Guías mencionan como referencias básicas:

En mi opinión, las dos guías geotécnicas están MUY BIEN, pero… por ahora, estos dos textos siguen siendo más completos (y también más caros, claro).

¿Por qué he escrito «por ahora«?

Pues… porque… la guía para el proyecto sísmico de puentes incluye ejemplos, mientras que las dos guías geotécnicas son bastante escuetas.

Esto no debería sorprendernos, las publicaciones geotécnicas del Ministerio nunca han incluido ejemplos (al menos, que yo recuerde), pero… bueno… es que en 2014, en el VI Congreso de la ACHE, ya se decía en un par de artículos (aquí y aquí) que se estaba desarrollando un “Manual de aplicación del Eurocódigo 7 para el proyecto de cimentaciones de obras de carretera, en el que se explica, mediante una serie de ejemplos cómo aplicar el EC 7-1 en España de forma compatible con el Anejo Nacional español«.

Es decir, que seguramente veamos pronto una guía práctica, de aplicación, o con algún nombre similar (por pedir, estaría bien algo parecido a aquella Guía de Aplicación de la Instrucción de Hormigón Estructural que publicó el Ministerio allá por 2002).

Hasta entonces, si necesitas más de lo que aportan estas guías (y te aclaras con el inglés), te recomiendo los dos textos ya mencionados (que incluyen ejemplos de aplicación, por supuesto).

Si necesitas más ejemplos, puedes echar un vistazo también al «Eurocode 7: Geotechnical Design Worked examples» que publicó la Comisión Europea en 2013 (pdf, 4 MB). Si, también está en inglés, I’m sorry.

En el hincado manual de pilotes, lo más importante es mantener el ritmo

Tengo que dar las gracias a Gustavo Cao y a Javier por mandarme, casi a la vez, este vídeo de un hincado manual de pilotes, grabado en Tailandia, en el que se aprecia muy bien la importancia de mantener el ritmo durante la hinca, un problema especialmente importante en suelos cohesivos, en los que una interrupción puede pagarse muy cara, aunque no parece ser este el caso, la verdad.

Atención al tipo de la pandereta, marcando el ritmo.

Si os interesan los pilotes hincados “a saltos”, GeoJuanjo tiene algunos ejemplos más en su blog.

La estabilidad de taludes pierde uno de sus nombres. Nilmar Janbu nos ha dejado, 1921-2013

Según informa el Norwegian Geotechnical Institute (NGI), Nilmar Janbu falleció en Trondheim (Noruega) el pasado 4 de enero, a los 91 años.

En una época de métodos numéricos y programas informáticos, muchos conocerán a Janbu por sus métodos de estabilidad de taludes en equilibrio límite con superficies de rotura no circulares mediante dovelas o rebanadas, pero trabajó en muchos otros campos, como pilotes, cálculo de asientos y carga de hundimiento.

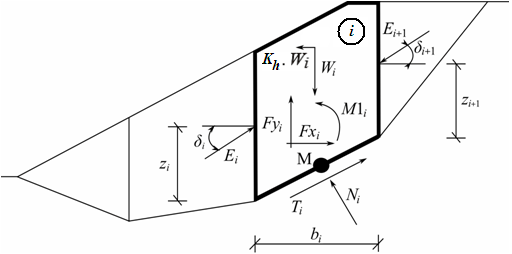

Estabilidad de taludes, método de Janbu

Empezó a estudiar Arquitectura pero cambió de idea y terminó estudiando Ingeniería Civil. En 1949 se trasladó a la Universidad de Harvard, donde trabajó con Arthur Casagrande y Karl Terzaghi. Leyó su famosa tesis doctoral sobre estabilidad de taludes en 1954 y volvió a Noruega, donde trabajó con Laurits Bjerrum en el recién fundado Norwegian Geotechnical Institute.

Durante los años 70 se especializó en geotecnia offshore aprovechando los estudios para plataformas petrolíferas del Mar del Norte. Fue el encargado de la 25º Rankine Lecture, en 1985, con el título de “Soil models in offshore engineering”, precisamente, y no dejó de trabajar hasta hace dos años.



Por cierto, hablando de Janbu, ¿recuerda alguien aquellas Normas Tecnológicas de la Edificación, alias NTE, que no eran de obligado cumplimiento pero que muchos “veneraban” por su facilidad de uso?

Pues una de aquellas normas se basaba en una fórmula de Janbu… y tenía un errata… cuanto peor era el terreno, mayor resistencia daba la fórmula… y sigue dando, claro, porque el error nunca fue corregido.


¿Estado del Anejo Nacional del Eurocódigo EC-7? Entre tártaros y bárbaros

Seamos francos, la percepción española de los Eurocódigos nunca ha terminado de estar muy definida. Recurriendo al símil literario, los Eurocódigos serían al mismo tiempo los tártaros de Buzatti, esos que no terminan de llegar pero amenazan (“ya verás tú cuando lleguen los Eurocódigos”); y los bárbaros de Kavafis, tan a punto de llegar que no vale la pena hacer nada (“¿para qué actualizar las normativas?, si cualquier día llegan los Eurocódigos”).

Y así, entre tártaros y bárbaros, el Anejo Nacional del Eurocódigo EC-7 sigue sin definirse.

Os explico el asunto. Se supone que los Eurocódigos son comunes para toda la Unión Europea, como su nombre indica, pero lo cierto es que se permite cierto “carácter local” para cada país, el llamado “Anejo Nacional”, encargado de fijar el enfoque de proyecto y los coeficientes parciales de seguridad.

Pues bien, según informa la Sociedad Española de Mecánica del Suelo e Ingeniería Geotécnica (SEMSIG), el Anejo Nacional del Eurocódigo EC-7 está casi finalizado (a falta de un nuevo capítulo de anclajes), y se presentará el próximo mes de enero de 2013 en el CEDEX.

Para que nos vayamos preparando, el CEDEX ha distribuido un artículo sobre las novedades que cabe esperar del documento, presentado hace unos meses en el IX Simposio Nacional de Ingeniería Geotécnica de Sevilla (los más fieles seguidores del blog recordarán que hace unos días mencioné también este tema al anunciar unas jornadas sobre taludes, en Madrid).

Anejo Nacional Español del Eurocódigo 7

  Anejo Nacional Español del Eurocódigo 7 [pdf – 633 KB]



¿Hay mucha diferencia entre el Eurocódigo EC-7 y lo que hacemos ahora?

Estructuralmente, no mucha.

Geotécnicamente, si, bastante. Se pretende que los cálculos geotécnicos se hagan bajo el mismo planteamiento que el cálculo estructural, cosa que funcionará más o menos bien siempre y cuando se tenga en cuenta que el hormigón y el acero se hacen por encargo y el terreno “es el que es”.

Además de eso, se debe tener muy presente también que la idea de un Anejo Nacional nace de adecuar el Eurocódigo a la práctica local… y la práctica geotécnica local española se divide entre la Guía de Cimentaciones en Obras de Carreteras, las Recomendaciones Geotécnicas para Obras Marítimas ROM 0.5-05 y el ninguneado (pero obligatorio) Código Técnico de la Edificación, tres opciones que en algunas cosas difieren totalmente entre si (somos así de originales).

Resumiendo, que un día de estos se aprobarán los Eurocódigos, se publicarán en el BOE, serán de obligado cumplimiento, el resto de normas quedarán anuladas y nos tocará estudiar para ponernos al día… nada nuevo, ¿verdad?

Si queréis saber más del asunto o ir practicando ya con el Eurocódigo EC-7 os remito al completo y recomendable «Decoding Eurocode 7», de Bond y Harris, libro que también figura en la bibliografía del artículo.
