“Geomechanics of Failures”, de Puzrin, Alonso y Pinyol, un libro muy recomendable

Geomechanics of Failures, Alexander M. Puzrin, Eduardo E. Alonso, Núria M. Pinyol.

Los seguidores del blog saben que prefiero enlazar documentos de libre descarga y que cuando anuncio libros “de pago” es para completar la información del post.

Que yo recuerde, todavía no había recomendado directamente la compra de ningún libro, pero este va a ser el primero (y será el segundo, que son dos tomos) porque se lo merece, sin duda alguna. Se trata del Geomechanics of Failures, de Alexander M. Puzrin, Eduardo E. Alonso y Núria M. Pinyol.

El libro, dividido en tres secciones, estudia ocho problemas con todo lujo de detalles: introducción histórica, teoría, fórmulas, modelos, hipótesis, cálculos, resultados y, lo más importante, comentarios críticos sobre todos los aspectos anteriores.

Estos son los problemas tratados:

Asientos (Settlements)
- Interacción entre estructuras próximas: La Catedral Metropolitana de México
- Los inesperados y excesivos asientos del Aeropuerto Internacional de Kansai (1987~)
- Un clásico: La Torre de Pisa
Capacidad de Carga (Bearing Capacity)
- El silo de Transcona (1913)
- La licuefacción de los diques del puerto de Barcelona (2001)
Excavaciones (Excavations)
- El colapso de la Autopista Nicoll, en Singapur (2004)
- El hundimiento del Túnel de la Plaza Borrás, en Barcelona (1991)
- El colapso del frente de los Túneles de la Floresta, en Barcelona (1989)

En resumen, un libro al que dedicarle muchas, muchísimas horas, con un epílogo (pag. 245) que es toda una declaración de intenciones.

Como el libro está (parcialmente) en Google Books, aprovecho para ponerlo aquí y que podáis pegarle un vistazo y juzgar por vosotros mismos:

Si quieres comprar el Geomechanics of Failures puedes hacerlo en este enlace afiliado, a ti te costará lo mismo y yo me llevaré un pequeño porcentaje por haberlo anunciado. Si te gusta el blog es una forma de ayudar a que siga en marcha (aunque si me quieres dar dinero directamente o contratarme también podemos hablar, por mi no hay problema).

En unos días haré una entrada dedicada al segundo tomo (si tienes mucha prisa por verlo y no puedes esperar es el Geomechanics of Failures: Advanced Topics… impaciente)

Problemas de geotecnia, ahora con criterios estéticos

Normalmente, los problemas de geotecnia que se plantean en la universidad suelen estar enfocados a resolver cuestiones «de concepto», sacrificando el realismo en favor de la corrección teórica, pero a veces contienen situaciones tan posibles como plausibles.

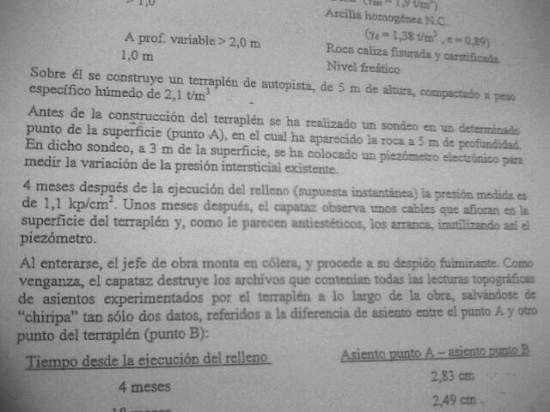

El fragmento de problema de la imagen inferior, visto en un tweet de @rober_t_uco, puede parecer una exageración, pero no lo es, a la hora de la verdad, arrancar unos cables o quitar «eso que molesta» no es nada raro, que se lo pregunten a los responsables de la instrumentación, les hace una gracia…

Aunque no seais de Caminos, leed este enunciado de un problema de Geotecnia. #depelicula #queimaginacionlosdecaminos pic.twitter.com/JEhfrozc

— Roberto (@rober_t_uco) April 24, 2012

Lo pongo un poco más grande, para que se lea mejor:

PD: «Plausible» quiere decir recomendable, digno o merecedor de aplauso (por si se os había olvidado, que no es una palabra que se use mucho).

La placa de carga necesita un contrapeso

[Si, ya sé que no es «placa de carga» sino “carga con placa” pero, ¿alguien lo llama así, además de la norma?]

RRRIIIINNGG (se supone que esto es la onomatopeya de una llamada telefónica)

– Oye, necesito un estudio geotécnico, aunque no sé que decirte, es un solar tan estrecho que casi no haría falta hacerlo, de verdad, es largo y muy estrecho, casi un pasillo.

(si me hubieran dado un euro cada vez que he oído esa excusa no sería rico, pero tendría un montón de calderilla)

– Entendido, tienes un solar que parece una pista de bolos, no quieres hacer estudio geotécnico y quieres que alguien te lo justifique, ¿es eso?

– Si, pero no hay problema, el terreno es buenísimo, no hace falta calcular nada, todo el pueblo está calculado con dos kilos y medio.

(con esta excusa tampoco sería millonario, pero ya faltaría menos)

– ¿Sabes?, el estudio geotécnico es obligatorio para evitar este tipo de conversaciones, precisamente.

– No, de verdad, te lo juro, no cabe una máquina de sondeos, ya lo he mirado, no entra, te lo juro.

– No jures tanto en vano, que irás al infierno. A ver… ¿y qué sugieres?

(por favor, la placa de carga no, por favor, la placa de carga no, por favor, la placa no)

– Pues me han dicho que una placa de carga podría servir, que en carreteras las usan mucho.

(arghhhhh… siempre igual, me han dicho, he oído, me han contado…)

– Ya, pero las carreteras son una cosa y los cimientos de edificación, otra, y una placa de carga se queda muy corta, para lo que quieres.

– No hay problema, pondré la más grande que haya, de verdad, la más grande.

– Hombre, cuánto más grande, mejor aunque, dime una cosa, sólo por curiosidad, ¿un camión entraría en ese “pasillo” tuyo?

– Un camión, ¿para qué narices quieres tú un camión?

– Yo para nada, pero tu placa de carga “enorme-que-te-cagas” va a necesitar uno.

– ¡¡ De eso nada !!, a mi me han dicho que llegan allí, ponen en el suelo una especie de “plancha” redonda, le dan a una palanca y ya no hacen falta ensayos ni nada más. Ah, y también me dan el módulo de balasto.

(ya estamos con el módulo de balasto… qué manía)

– Vale, lo que tú digas… ¿qué superficie tiene una placa circular?

– Pues… π por el radio al cuadrado o π/4 por el diámetro al cuadrado, ¿no?.

– Correcto, tomando π igual a 3 serían, ¾ del diámetro al cuadrado, y la placa más grande tiene poco más de 0,75 m de diámetro, que también son ¾, así que tendríamos una superficie de (¾)³, unos 0,4 m², haciendo un número gordo.

– Supongo que si, no lo sé, ¿y eso qué importa?

– Pues bastante, porque si queremos cargar esa “plancha” con 250 kN/m², tus “dos-kilos-y-medio-autóctonos”, necesitaremos una carga de 250 kN/m² x 0,4 m²,o sea, 100 kN, para que lo entiendas, 10.000 kilogramos, 10 toneladas.

– ¡¿ 10 toneladas ?!, ¡¡ ni hablar !!, ¿y si cojo la más pequeña?

– Sigues necesitando más de 1.000 kg, y de todos modos, tampoco sirve, así que quítate la idea de la cabeza y mira a ver si entra la máquina.

– Vaaale, voy a medirlo otra vez y ahora te vuelvo a llamar… ¡¡ aguafiestas !!

– Si, claro, ahora la culpa es mía…

Ensayo de placa de carga - vista de detalle

Una foto del ensayo de placa de carga con sus relojitos y su canesú

Ensayo de placa de carga - vista general

Y aquí una vista general, con el camión actuando de contrapeso

Otro día hablamos de la placa dinámica, por hoy ya vale.

Patología de edificación en Arcos de la Frontera, Cádiz

Un lector que prefiere mantenerse en el “economato” me manda este enlace sobre unas viviendas relativamente nuevas en Arcos de la Frontera, Cádiz, con unos asientos, digamos, excesivos, añadiendo al final de su correo un explícito “si, ahora se quejan del suelo, pero cuando había que gastar dinero en geotecnia todo era decir que no hacía falta, que el terreno era bien bueno…”

¿Necesitan informe geotécnico las naves industriales? Si

y por imperativo legal, además

Existe una creencia generalizada según la cual, las naves industriales no son edificación, ergo, no están afectadas por la Ley de Ordenación de la Edificación, ergo, no necesitan informe geotécnico.

A este razonamiento sólo le faltaría el quod erat demonstrandum si no fuera por un pequeño detalle, que los razonamientos inductivos, pese a su aparente lógica, dependen de la veracidad de las premisas y aquí falla la primera, eso de la “creencia generalizada”, porque una nave industrial sí es edificación, y además por imperativo legal.

Como se trata de una cuestión recurrente y circulan muchas versiones, voy a intentar explicarlo con detalle (si, hoy os toca leer):

Salvo excepciones (que las hay), las naves industriales no suelen ser muy complicadas. Normalmente se trata de estructuras ligeras, que transmiten cargas relativamente bajas a cimentación, toleran bien los asientos diferenciales y no tienen muchos problemas geotécnicos. Justamente por eso, porque no suelen tener problemas, hasta hace unos años sólo se hacían informes geotécnicos para naves industriales cuando había razones expresas para ello: zonas de marjal, rellenos compresibles o colapsables, muelles de carga, puentes grúa muy pesados, máquinas vibratorias, etc. (y no, no exagero, yo me he encontrado con naves industriales pilotadas).

Esta era, más o menos, la forma de actuar hasta 1999, año en el que entra en vigor la Ley de Ordenación de la Edificación [pdf, 72 KB] y, con ella, su ambicioso Artículo 2, que establece que TODO es edificación -naves industriales incluidas-, y que TODO necesita informe geotécnico. De repente, de un día para otro, y salvo justificación expresa, todas las naves industriales necesitan informe geotécnico, no sólo las problemáticas o complicadas, no, todas (¿quieres que la gente odie algo?, hazlo obligatorio, nunca falla).

La situación se mantiene así hasta 2007, momento en el que entra en vigor, por fin, el Código Técnico de la Edificación y se descubre que determinado artículo, el 2.7, “interpretado” de forma conveniente, permite “alterar” las clasificaciones de edificación establecidas por la LOE, liberando (otra vez) a las naves industriales de la tiranía del informe geotécnico, entre otras muchas cosas…

Esta “interpretación” funciona durante algunos años, básicamente porque las clasificaciones establecidas por la LOE no son muy concluyentes, pero existe un pequeño matiz legal que complica el asunto, que una norma de rango inferior no puede modificar una de rango superior, es decir, que el CTE puede desarrollar la LOE, pero no modificarla. Con la iglesia hemos dado, Sancho.

Se dicen muchas cosas sobre las leyes, que hasta que no entran en vigor no se puede saber si están bien redactadas o no, que las redactan personas que luego no las tienen que aplicar, que “hecha la ley, hecha la trampa”, etc., pero una cosa es cierta, la justicia es lenta, porque hasta mayo de 2010 no se resolvió este asunto, ¿cómo?, por la vía rápida, anulando el Artículo 2.7 del CTE.

El BOE con la anulación [pdf, 156 KB] es muy conciso, se limita a decir que queda anulado el artículo y ya está. La sentencia completa está aquí, en un texto farragoso pero de interesantes conclusiones, ya que el artículo anulado permitía también otras interpretaciones de la LOE sobre las titulaciones necesarias para proyectar determinadas estructuras, el polémico tema de las competencias, una vez más.

La sentencia tiene detalles curiosos, como esta frase, no exenta de cierta ironía:

No se trata de atajar ocultas intenciones de los redactores del Código Técnico de la Edificación tendentes a favorecer a una profesión en detrimento de otras, sino del empleo de una correcta técnica normativa que evite confusión y con ello una conflictividad desbordante.

Por supuesto que la finalidad de las normas es la guía esencial para su interpretación, pero, para conocer con certidumbre cuál es aquélla, los preceptos deben ser claros y, cuando se trata del reglamento ejecutivo de una ley, han de ajustarse a las expresiones y palabras de ésta con respeto por las clasificaciones que contenga, de las que no puede apartarse sin expresa delegación de la propia ley.

Resumiendo. Hoy por hoy, y de acuerdo a la normativa vigente (LOE y CTE), TODAS las naves industriales están obligadas a realizar un informe geotécnico. Evidentemente, tratándose de una cuestión técnica, si el autor del proyecto justifica que no es necesario hacerlo, puede ahorrárselo… pero sólo si esa justificación es válida técnicamente, decir «esto aguanta sin problemas» no es una justificación, es una completa estupidez.

Para saber más:
