Si tienes que rellenar el trasdós de un muro, no utilices cualquier cosa, por lo que pueda pasar…

En el diseño y cálculo de un muro de contención intervienen muchas variables: dimensiones, materiales, rozamientos, empujes activos, empujes pasivos, agua, drenaje, sismos, condiciones de hundimiento, vuelco y deslizamiento… muchas, muchas variables, entre las que conviene añadir que “eso” que estamos calculando no siempre se llevará a cabo como nos gustaría, mal que nos pese y por mucho que nos lo aseguren.

Las fotografías son de hace cinco o seis años, en una bonita localidad de la costa levantina (si, lo del fondo es el proceloso mar Mediterráneo). Una vez levantado el muro había que rellenar el trasdós y, claro, ya se sabe como son estas cosas… la obra está llena de escombros… llevarlos a vertedero es muy cansado… la tentación es muy grande… en fin, para terminar pronto, el trasdós se rellenó con cascotes, baldosas, plásticos, cables y todo lo que había por allí, confiando en que nadie se daría cuenta nunca.

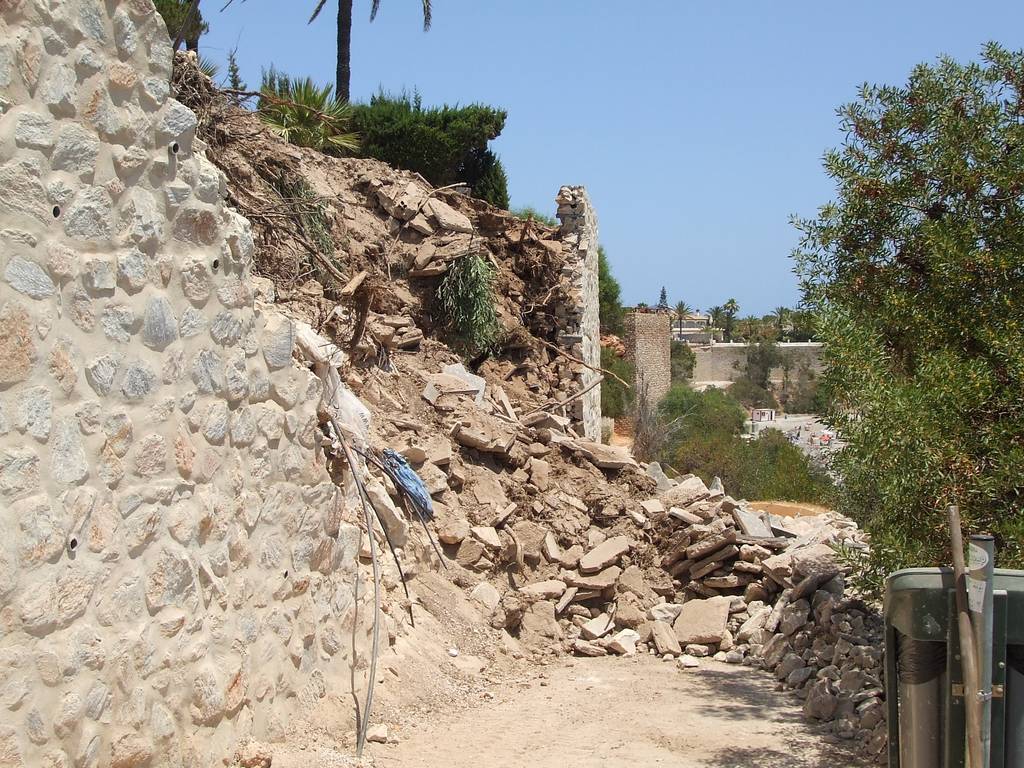

rotura muro de contención

En realidad, los escombros pueden ser más ligeros que el relleno previsto en un principio y no acumular agua ni hacer nada raro pero, vaya, entre las muchas hipótesis de partida que intervienen en los cálculos, junto a la condición de material homogéneo, isótropo y todo eso, se considera también que la carga del relleno se distribuye linealmente sobre el muro…

¿Se puede considerar lineal el empuje ejercido por unos escombros de características, digamos, poco conocidas?

Pues parece que no… visto lo visto.

rotura de un muro de contención

Un detalle más cercano del “poco homogéneo” relleno.

rotura de un muro de contención, detalle del relleno

Afortunadamente, no hubo que lamentar daños personales.

A veces conviene recordar que las fórmulas no aparecen de la nada, esculpidas en pesadas tablas de piedra, nacen de suponer modelos de comportamiento sobre el fenómeno, los materiales y la situación, y por mucho que uno insista (y se enfade), si las condiciones de partida no cumplen, el resultado de la fórmula tampoco, o como dicen en Mad Max III… “rompe un trato, afronta tu suerte“.


Manuel Romana: «Cimentación de presas. Aspectos Geomecánicos»

Conferencia Magistral Raúl J. Marsal 2012

Hace un par de meses anuncié la “XXVI Reunión Nacional de Mecánica de Suelos e Ingeniería Geotécnica” que se iba a celebrar en Cancún en noviembre de 2012, destacando que la conferencia magistral “Raúl J. Marsal” correría a cargo de Manuel Romana Ruiz, catedrático emérito de la UPV. Pues bien, en rigurosa primicia y como regalo de navidad (escribo esto el 24 de diciembre) tenéis aquí el texto íntegro de la conferencia «Cimentación de presas. Aspectos Geomecánicos» directamente de su autor, al que agradezco el envío.

Raúl Jaime Marsal, nacido en Argentina, fue uno de los grandes geotécnicos mexicanos del siglo XX, junto con Nabor Carrillo y Leonardo Zeevaert (entre otros) de ahí que las conferencias de la Sociedad Mexicana de Ingeniería Geotécnica lleven sus nombres. Un detalle a tener en cuenta, hasta el momento sólo otro español había tenido el honor de impartir una de estas conferencias, José Antonio Jiménez Salas, que habló sobre mecánica de suelos no saturados en 1990.

La conferencia proporciona una visión muy completa de la cimentación de presas y su evolución histórica conforme han ido apareciendo nuevos materiales, nuevas técnicas, nuevas teorías y, por supuesto, nuevos problemas geomecánicos (presión de poro, distintos módulos de deformación, etc.). No faltan los ejemplos comentados (Proserpina, Hoover, El Atazar, Mantaro, Karun, Jin Ping, etc.) ni las clasificaciones geomecánicas ad hoc, como la clasificación Dam Mass Rating o DMR, desarrollada por el propio Manuel Romana desde 2003.

El texto tiene tres apéndices, los dos primeros están dedicados al DMR mientras que el tercero es una aclaración sobre la diferente terminología técnica utilizada en México y España, con algunas equivalencias que todos conocemos (concreto por hormigón o enrocamiento por escollera), otras no tan habituales, y términos que no utilizamos del mismo modo, como los esfuerzos de tensión.

Manuel Romana. Cimentación de presas. Aspectos Geomecánicos. Conferencia Raúl Marsal

Manuel Romana – Cimentación de presas. Aspectos Geomecánicos [pdf – 3,61 MB]

XXVI Reunión Nacional de Mecánica de Suelos e Ingeniería Geotécnica. Cancún. Noviembre 2012

Muchos lectores españoles desearían asistir a esta “XXVI Reunión Nacional de Mecánica de Suelos e Ingeniería Geotécnica” que se va a celebrar en Cancún, México, pero esta vez la noticia va dirigida a mis lectores mexicanos, que no son pocos.

XXVI Reunión Nacional de Mecánica de Suelos e Ingeniería Geotécnica

El evento está organizado por la Sociedad Mexicana de Ingeniería Geotécnica, tendrá lugar entre el 14 y el 16 de noviembre de 2012 y se realizará conjuntamente con Expo Geotecnia 2012 y la XVII Reunión Nacional de Profesores de Mecánica de Suelos e Ingeniería Geotécnica (cuidando a los profesores, como debe ser).

Cuenta con un apretado horario: actividades simultaneas (hasta cuatro salas), abundancia de cursos cortos, conferencias magistrales y tres interesantes conferencias plenarias:

  • Conferencia Nabor Carrillo, a cargo de Ricardo Dobry, del Rensselaer Polytechnic Institute de Troy, Nueva York.
  • Conferencia Leonardo Zeevaert, a cargo de David Potts, del Imperial College de Londres (cuyos libros de Elementos Finitos tengo pendiente comentar).
  • Conferencia Raúl J. Marsal, a cargo de Manuel Romana, de la Universidad Politécnica de Valencia, padre de la Clasificación Geomecánica SMR, entre otros muchos logros (y uno de los responsables de que yo me dedique a esto de la geotecnia), titulada «Cimentación de presas. Aspectos Geomecánicos».

 Más información en la web oficial del evento y el boletín adjunto.

XXVI Reunión Nacional de Mecánica de Suelos e Ingeniería GeotécnicaBoletín nº 2 (pdf – 15,4 MB)

 PD: Anunciar un evento así con un “Lugar que se distingue por sus atractivos turísticos, hermosas playas, vida nocturna y la hospitalidad de sus habitantes” motiva… mucho.


“Geomechanics of Failures”, de Puzrin, Alonso y Pinyol, un libro muy recomendable

Geomechanics of Failures, Alexander M. Puzrin, Eduardo E. Alonso, Núria M. Pinyol.

Geomechanics of Failures, Alexander M. Puzrin, Eduardo E. Alonso, Núria M. Pinyol.

Los seguidores del blog saben que prefiero enlazar documentos de libre descarga y que cuando anuncio libros “de pago” es para completar la información del post.

Que yo recuerde, todavía no había recomendado directamente la compra de ningún libro, pero este va a ser el primero (y será el segundo, que son dos tomos) porque se lo merece, sin duda alguna. Se trata del Geomechanics of Failures, de Alexander M. Puzrin, Eduardo E. Alonso y Núria M. Pinyol.

El libro, dividido en tres secciones, estudia ocho problemas con todo lujo de detalles: introducción histórica, teoría, fórmulas, modelos, hipótesis, cálculos, resultados y, lo más importante, comentarios críticos sobre todos los aspectos anteriores.

Estos son los problemas tratados:

  • Asientos (Settlements)
    • Interacción entre estructuras próximas: La Catedral Metropolitana de México
    • Los inesperados y excesivos asientos del Aeropuerto Internacional de Kansai (1987~)
    • Un clásico: La Torre de Pisa
  • Capacidad de Carga (Bearing Capacity)
    • El silo de Transcona (1913)
    • La licuefacción de los diques del puerto de Barcelona (2001)
  • Excavaciones (Excavations)
    • El colapso de la Autopista Nicoll, en Singapur (2004)
    • El hundimiento del Túnel de la Plaza Borrás, en Barcelona (1991)
    • El colapso del frente de los Túneles de la Floresta, en Barcelona (1989)

En resumen, un libro al que dedicarle muchas, muchísimas horas, con un epílogo (pag. 245) que es toda una declaración de intenciones.

Como el libro está (parcialmente) en Google Books, aprovecho para ponerlo aquí y que podáis pegarle un vistazo y juzgar por vosotros mismos:

Si quieres comprar el Geomechanics of Failures puedes hacerlo en este enlace afiliado, a ti te costará lo mismo y yo me llevaré un pequeño porcentaje por haberlo anunciado. Si te gusta el blog es una forma de ayudar a que siga en marcha (aunque si me quieres dar dinero directamente o contratarme también podemos hablar, por mi no hay problema).



En unos días haré una entrada dedicada al segundo tomo (si tienes mucha prisa por verlo y no puedes esperar es el Geomechanics of Failures: Advanced Topics… impaciente)
