Desprendimiento en Tramin o “like a rolling stone”

La energía ni se crea ni se destruye, nos enseñaban en clase, y este podría ser un buen ejemplo. Un bloque más o menos cúbico que se desprende desde una posición elevada y decide cambiar su energía potencial por energía cinética… arrasando todo lo que encuentra en su camino, que resulta ser una bodega.

Desprendimiento de rocas en Tramin

Ocurrió en Tramin, Italia, en la región de las Dolomitas, el pasado 21 de enero a las 21 horas. Pulsando en la imagen o en este enlace podéis acceder a la noticia original, con más información y una galería fotográfica en la que se puede ver otro bloque que decide parar justo antes de la casa (¡¡ !!) y una vista general de la zona, con un bloque muy próximo al que ha caído ahora pero con señales de llevar allí bastante tiempo (4ª fotografía), vamos, que no es algo nuevo.

Como ya dije en el post del bloque desprendido en Taiwán, en este tipo de bloques, dado su elevado volumen, no cabe hablar de sistemas de protección o de “cunetas Ritchie“, resultando mucho más adecuado establecer un buen sistema de prevención, identificando, monitorizando y “saneando” los bloques sueltos, ya sea a mano, con explosivos o incluso mediante helicópteros.

Muchas gracias al Twitter del Grupo de Ingeniería del Terreno de la Universidad de Alicante por enviarme el enlace a la noticia.

Actualización: Pablo Nieto me envía el enlace a este impresionante vídeo grabado con un dron en el que se puede ver muy bien el punto de partida de los bloques. Gracias Pablo.

El impresionante deslizamiento de tierras de la mina de cobre de Bingham Canyon

No hay mucha información técnica todavía pero la imagen no deja de ser impresionante. Se trata de una rotura y el posterior deslizamiento de tierras en la enorme mina de cobre a cielo abierto de Bingham Canyon, la segunda más profunda del mundo (1200 m de excavación), operada por Rio Tinto-Kennecott Utah Cooper, 20 km al suroeste de Salt Lake City, EEUU, en las montañas Oquirrh.

deslizamiento de tierras en la mina de cobre de Bingham Canyon

Fotografía de Ravell Call / The Deseret News via AP. Publicada en PHOTOBLOG

El deslizamiento se produjo ayer jueves, a las 09:30 PM (hora local) aunque se trata de una rotura detectada, auscultada, monitorizada y esperada desde hace días. Los primeros indicios de movimientos se detectaron a principios de febrero, cerca de la zona de visitas, pasando de 2 mm a casi 5 cm a principios de esta semana.

Vista la evolución de movimientos ya se habían tomado todas las medidas preventivas, evacuando al personal, prohibiendo el acceso a la zona (muy próxima al centro de visitantes) y desviando los caminos. El empujón definitivo lo dieron las lluvias del miércoles por la noche aunque, vistas las fotografías, cabe pensar si no se quedaron cortos en sus previsiones.

The Landslide Blog indica que el deslizamiento ha sido detectado en las estaciones de registro sísmico de la Universidad de Utah y de la Universidad de Columbia, comentando que podría tratarse de dos movimientos, según dichos registros.

Hay una galería con más fotografías en KSL.com News y una fotografía antes-después en The Salt Lake Tribune.



Para los curiosos, en el post dedicado a la (también esperada) rotura del Desmonte de Rabat de 1987, en Valencia, hay un artículo de Manuel Romana Ruiz en el que hay un pequeño estudio sobre la evolución cinemática de este tipo de movimientos y su posible previsión, de hecho, uno de los deslizamientos mencionados en el artículo es de esta mina, precisamente, de una rotura de mayo de 1966 (la mina está en producción desde 1906).


Túneles sumergidos, el Michigan Central Railway Tunnel en 1910

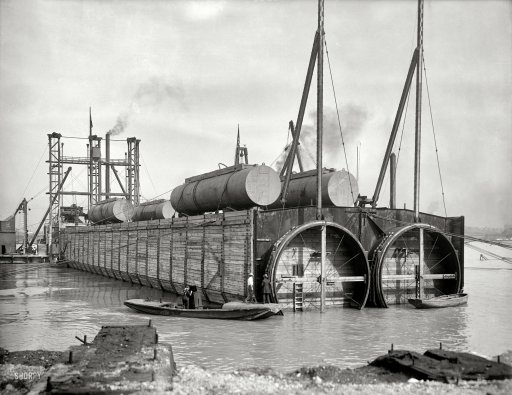

Se denominan túneles sumergidos, pero también son túneles flotantes, al menos durante un tiempo, como se puede comprobar en esta fotografía, cortesía de Shorpy, que puedes ver mucho mejor en la página original (pulsa en View full size y disfruta de todos los detalles).

La imagen, tomada en 1910, muestra los instantes previos al hundimiento bajo el río Detroit de la última sección (80 metros) del Michigan Central Railway Tunnel, el túnel ferroviario internacional que une Detroit, Michigan, en los Estados Unidos de América, y Windsor, Ontario, en Canadá.

El túnel se mantiene en uso desde el 15 de septiembre de 1910, tras unas obras de ampliación en 1994, aunque ya hay planes para jubilarlo.

Túnel Sumergido - Michigan Central Railway Tunnel



Buscando un poco he encontrado dos imágenes más en este blog:

Túneles sumergidos, el Michigan Central Railway Tunnel de 1910

Túneles sumergidos, el Michigan Central Railway Tunnel de 1910


Pliegues del relieve, el anticlinal pinzado

Anticlinal pinzado en la Exposition d'Art contemporain del parque de Chaudfontaine, Bélgica



El “anticlinal pinzado” de la fotografía es obra de Mehmet Ali Uysal, un arquitecto y escultor turco que, jugando con las proporciones (y una pinza de seis metros), nos quiere recordar que caminamos “sobre una piel llamada planeta Tierra”.

Pertenece a la Exposition d’Art Contemporain del parque Hauster de Chaudfontaine, Bélgica, y se llama “Skin 2”, un nombre cogido con pinzas, evidentemente.

La fotografía es de Flikr, del usuario mmarsupilami y tiene fecha de octubre de 2010.


Geotecnia y Fotografía: Los filtros digitales no sólo quitan arrugas, también redes de malla

Geotecnia y Fotografía: Filtro anti redes de malla

Una ley no escrita de la geotecnia ―y muy especialmente de la mecánica de rocas―, dice que cuánto más inaccesible sea la zona, mas importante será disponer de los datos.

En este caso la ley se cumplía, y con IVA incluido, además, porque el acceso (ya de por sí complicado), tenía un “opaco” impuesto en forma de redes, una red de malla y otra de anillos… y no todos tenemos la opción ni somos tan atrevidos como mi amigo Joan, que hace unos meses bajaba en persona a inspeccionar un sinkhole en la Universidad Autónoma de Barcelona.

No se podía acceder, las redes lo tapaban casi todo y era muy necesario (mucho) saber qué había detrás, ¿qué podía hacer…?

Para empezar (y hasta disponer de la prometida grúa que nunca llegó), mirarlo todo con atención, mucha, y tomar fotografías, también muchas. Desde el punto más cercano posible, con el zoom óptico al máximo, y con la mejor calidad… después, ya veríamos.

Geotecnia y Fotografía: Filtro anti redes de malla

Lo último, un filtro de retoque fotográfico anti-redes de malla (pulsa para verlo mejor)

Las mallas presentaban cierta forma regular y un “grosor” de entre 3 y 8 píxeles, por lo que un filtro de convolución de eliminación de ruido parecía la mejor opción. Craso error, el método no funcionaba, en lugar de “difuminar” la malla sobre el fondo emborronaba toda la imagen y todavía se veía menos.

Por suerte, fue mucho más fácil. Las mallas eran muy blancas (muy luminosas) en comparación con el fondo (más oscuro), así que el mejor fue aplicar un filtro de valor mínimo en una cuadrícula de 5×5, es decir, tomar para cada pixel el valor mínimo de los 24 píxeles que lo rodean, eliminando así todo rastro de la malla.

Se pierde calidad, es un hecho, pero creo que el resultado permite observar algo mejor el estado del terreno, ¿no?

No es un truco muy espectacular ni una técnica muy depurada, pero espero que a alguien le sirva de orientación si se encuentra en una circunstancia similar. Estos filtros están en cualquier programa medianamente serio, tanto de pago (PhotoShop) como gratuitos (GIMP, XnView, PhotoFiltre, etc.). Las pruebas con la matriz de convolución las hice con GIMP, para el filtro de mínimo utilicé XnView, el filtro que incorpora GIMP sólo permite usar un entorno 3×3.

Un saludo desde aquí para GeoTalud, que hizo un trabajo estupendo en un recalce más complicado que necesario.
