Hablar de mecánica de rocas en restauración puede parecer exagerado pero en el caso del recalce de la Torre Norte del Castillo de Dénia funcionó bastante bien.

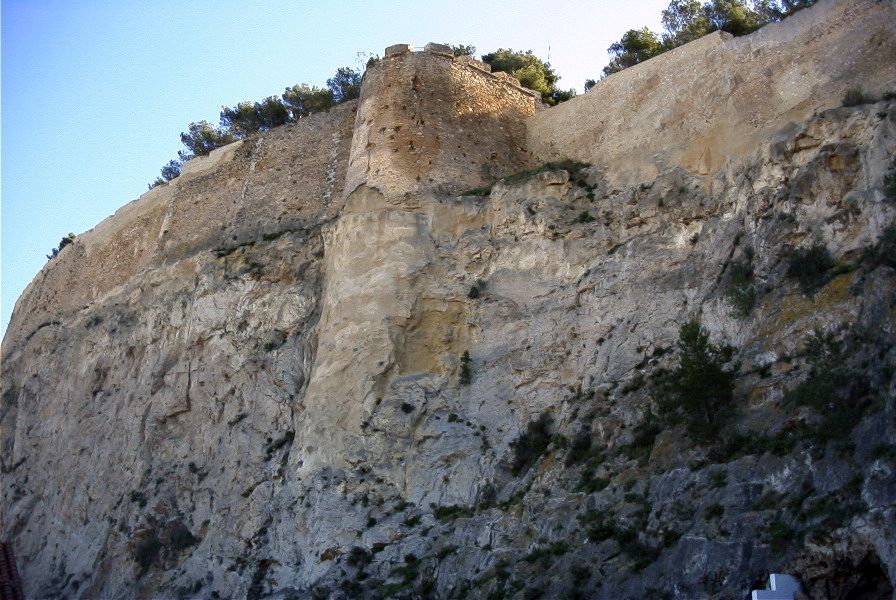

Vista del Recalce de la Torre Norte del Castillo de Denia

Para entender el problema es necesario hacer una breve introducción histórica:

Los castillos inexpugnables y las altas murallas pasaron a mejor vida con el desarrollo de la artillería. Las murallas que antes proporcionaban seguridad y el castillo en el que buscar refugio se convirtieron, con el pasar de los años, en un molesto obstáculo contra el desarrollo urbanístico y un montón de piedras allá en lo alto, respectivamente.

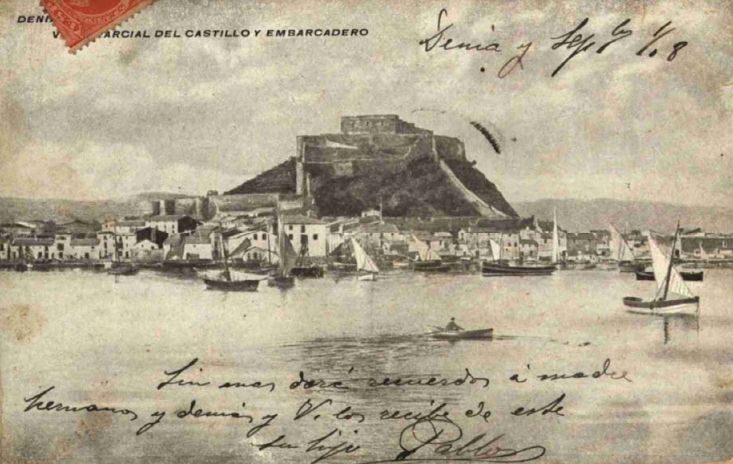

Vista del Castillo de Denia antes de explotar la cantera

Vista del castillo de Dénia, antes de sufrir daños en su ladera norte

En el caso de Dénia, en la costa norte de Alicante, el castillo quedó seriamente dañado tras la Guerra de la Independencia, pero los problemas habían empezado un siglo antes, más concretamente el 17 de noviembre de 1708, con la rendición de la ciudad ante los 10.000 infantes, 1.500 hombres a caballo y 24 cañones del sanguinario Mariscal D’Asfeld, aventajado discípulo del Mariscal Vauban (si, el de los contratistas), a las ordenes de Felipe V (el número de tropas varía, según las fuentes).

En 1612, Felipe III (de Austria) había otorgado a Dénia el título de ciudad (que el Duque de Lerma, favorito del Rey, fuera también marqués de Dénia tiene mucho que ver). La nueva ciudad devolvió el favor unos años después siendo la primera de la Corona de Aragón en proclamar rey al Archiduque Carlos de Austria, proclama que le salió muy cara. La guerra de sucesión la ganaron los Borbones, y Dénia -como casi todas las poblaciones de la Corona de Aragón- había apoyado al bando perdedor… la ciudad fue destruida, sus bienes confiscados y sus habitantes expatriados, quedando únicamente 144 personas… ya lo dijo el galo, vae victis.

Sin embargo, el puerto de la ciudad estaba muy bien situado, tanto que es eso lo que decide que se reincorpore de nuevo a la corona en 1804. Lo malo es que, pese a su evidente potencial, la ciudad había apoyado a los Austrias, así que los sucesivos informes técnicos sobre la conveniencia de reparar, dragar y ampliar el puerto fueron pasando de mano en mano sin pena ni gloria.

Entre 1867 y 1873 se derriban las murallas para permitir la expansión de la ciudad, la piedra se aprovecha para construir y el relleno para colmatar zonas húmedas próximas (doy fe, he hecho sondeos cerca del castillo con ensayos SPT de 0 golpes -si, cero golpes-). Quizá por eso, en 1892 deciden que ya es hora de tener un puerto en condiciones, proyecto que redactará una autoridad en el tema, Rafael Yagüe Buil, Ingeniero de Caminos, Canales y Puertos, autor también de los puertos de Gandía y Málaga.

El problema es, para variar, económico. La piedra es cara y no hay dinero… lo que si hay es un castillo muy cerca del puerto… un castillo en lo alto de un macizo rocoso… un castillo que ya no se usa para nada… decidido, sacarían la piedra de la ladera norte del castillo.

Las obras del puerto tardarían años en terminarse, entre la gripe de 1918 y una plaga de filoxera que se cargó las cosechas de vid, la zona tardó años en levantar cabeza, pero la cantera se explotó, vaya si se explotó, así quedó la ladera norte del castillo… y así sigue hasta el día de hoy.

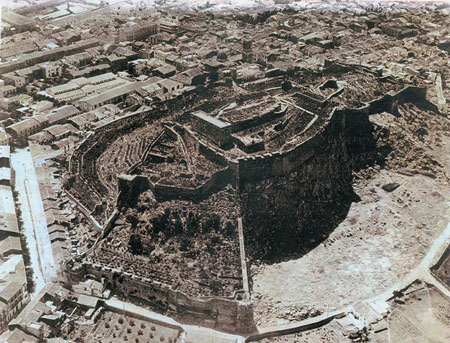

Vista aérea de la cantera del Castillo de Denia

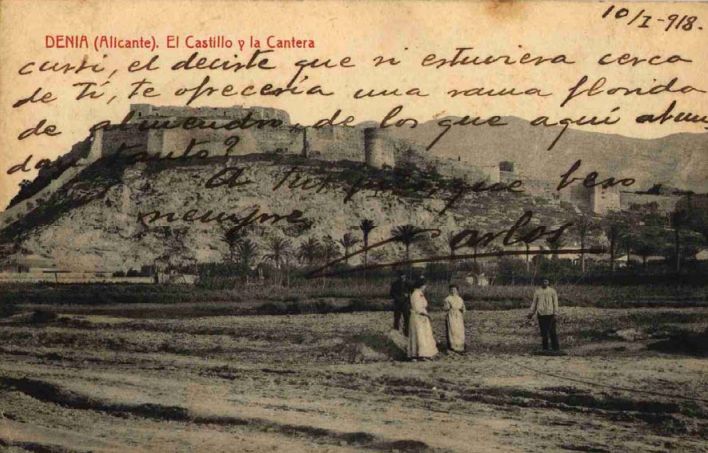

Postal de la cantera y el castillo de Denia

La cantera también tuvo su momento de gloria en las postales

Demos ahora un salto temporal. Estamos en 1984, se llevan las hombreras y el pelo cardado, en los 40 Principales suena el Blue Jean de David Bowie, el hueco de la cantera está ocupado por un Instituto de Formación Profesional y el talud, pese a conservarse en buen estado, presenta caídas ocasionales (es de piedra, pero los años no perdonan). En previsión de un disgusto (son niños, pero a veces se les coge cariño), se decide colocar un pequeño muro de contención de 3 m de altura y un colchón de algas que amortigüe las caídas, a modo de cuneta Ritchie, solución que pinta mal y huele todavía peor.

Castillo de Denia

Vista actual del castillo de Denia (Fuente: Flickr)

Para colmo de males, uno de los bloques desprendidos descalza la Torre Norte del castillo, momento en el que deciden tomarse el tema en serio, no sea que pase algo.

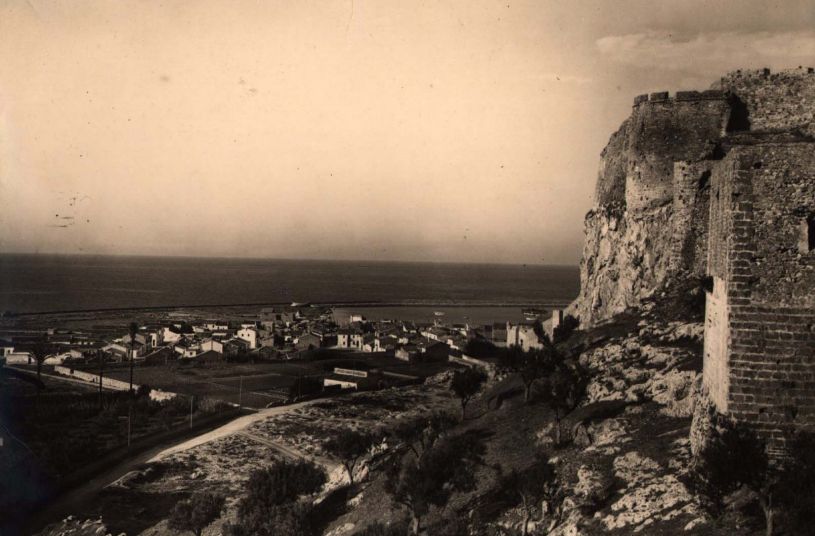

Vista del Puerto de Denia desde la cantera

El puerto desde la cantera, con la torre norte en segundo plano, todavía en buen estado

El “Estudio de la estabilidad del talud norte y recalce de la torre norte del Castillo de Denia, Alicante” fue encargado por la Dirección General de Bellas Artes de la Consellería de Cultura de la Generalitat Valenciana a la E.T.S. de Ingenieros de Caminos, Canales y Puertos de Valencia, siendo sus autores Manuel Romana Ruiz, Francisco A. Izquierdo Silvestre y José B. Serón Gáñez.

El talud tiene una longitud de 105 metros, con una altura máxima de 45 metros, una inclinación de 70º-90º y una dirección de buzamiento de 330º. Las murallas se encuentran justo en coronación del talud (si, explotaron la cantera al máximo) y tienen una altura aproximada de 10 metros, según zonas. El macizo está formado por calizas cretácicas margosas en bancos de potencia métrica, con karstificación y diaclasado vertical, ligeramente meteorizadas (grado II), con un RQD del 75-90%, un RMR básico de 79-84 y una resistencia a compresión simple de 45-67 MPa.

Vistos los datos anteriores es evidente que a) la roca es bastante buena (por eso se la llevaron al puerto) y b) son las discontinuidades las que están creando problemas. El estudio de campo mostró tres familias de discontinuidades, además de la estratificación, representadas en proyección estereográfica más abajo. En general se trata de discontinuidades onduladas-rugosas (con un JRC de 10-15), continuas, con una apertura de 1 a 5 mm, espaciamientos de 0,60-2,00 m y relleno de calcita y arcilla de decalcificación.

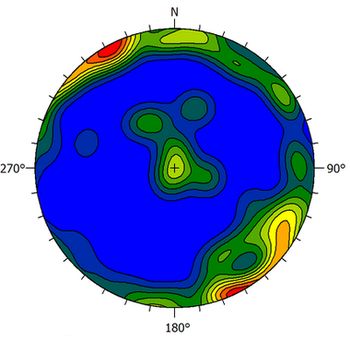

Proyección estereográfica medidas castillo de Denia

En el caso de la Torre Norte, además del desplome del paramento podía darse también una rotura plana a favor de una de las familias de discontinuidades, de orientación casi paralela al talud, así que se planteó una reparación en dos partes (ejecutada en verano de 1985).

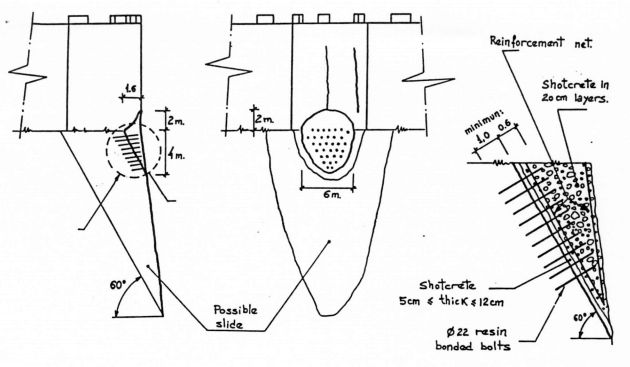

En una primera fase, calculado el volumen que podía deslizar (≈41 m³), se saneó el talud y se diseñó un “tacón” anclado mediante bulones a la resina, de Φ22 mm y longitudes de 1 a 4 metros en una malla de 2,5 bulones/m². Hecho esto se colocaron varias capas de malla de alambre de triple torsión de Φ3 mm, y hormigón proyectado o gunita hasta reconstruir la cuña deslizada, dejando ya preparadas las cabezas de anclaje.

Esquema del Recalce de la Torre Norte del Castillo de Denia

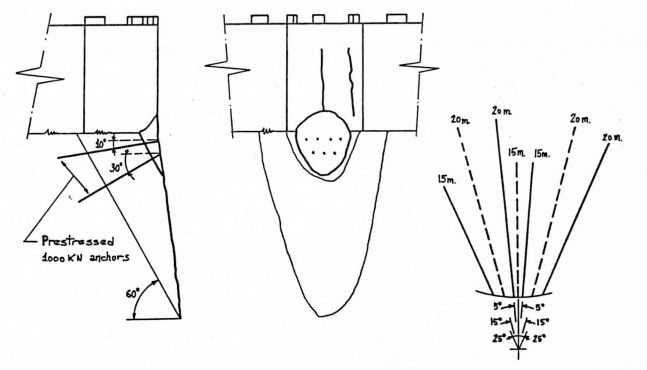

Posteriormente, creada ya la “cuña de anclaje”, se perforaron y tesaron siete anclajes de cable a 1.000 KN para aumentar la resistencia a corte del plano de rotura, asegurando una posible caída de todo el conjunto (≈355 m³) a favor de la rotura plana ya mencionada.

Esquema del Recalce de la Torre Norte del Castillo de Denia

A día de hoy, los anclajes casi no se ven (se notan mucho más los arreglos en el paramento de la torre) y todo sigue en su sitio, que es lo importante.

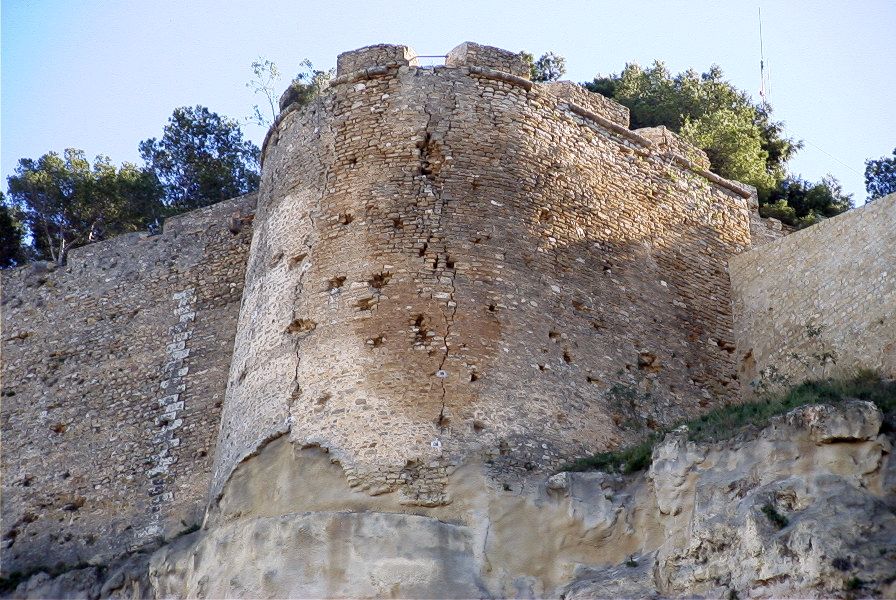

Detalle del Recalce de la Torre Norte del Castillo de Denia

Por cierto, con el tiempo pensaron que eso de tener un instituto justo debajo del talud no era una buena idea, por aquello de que los niños son el futuro y deben crecer sanos para pagar impuestos, así que decidieron poner algo menos valioso, por lo que pudiera pasar… actualmente el hueco lo ocupa la sección de urbanismo del Ayuntamiento de Dénia… no, no es broma, allí está.



Notas:

  • Un instituto en la ladera norte de un talud casi vertical de 45+10 metros de altura, menos mal que en Dénia hace buen tiempo, que si no…

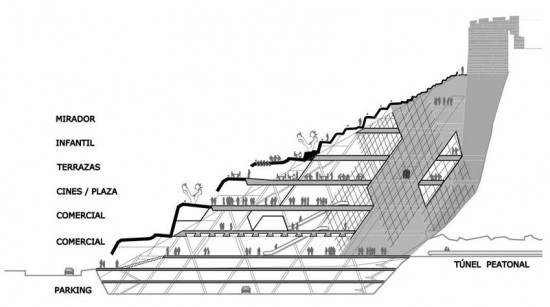

  • Existe una propuesta para restaurar la pendiente original de la ladera creando un hueco de usos múltiples (auditorio, piscinas, etc). La idea no es mala pero… bueno, teniendo en cuenta que el nivel freático está apenas a dos o tres metros de profundidad y que plantea excavar tres sótanos en roca me parece a mi que todavía tardará en llevarse a cabo (pegadle un vistazo a la descripción del proyecto, a ver qué os parece la justificación cristalográfica de la geomorfología de la ladera).
Propuesta restauración de la cantera del castillo de Denia
  • George R. R. Martin se inspiró en la Guerra de las Dos Rosas (Lancaster = Lannister) para Juego de Tronos, ¿no hay nadie que haga lo mismo con la Guerra de Sucesión Española? tendría mucha más intriga.
  • El castillo dejó de repararse con propósitos defensivos en 1828. En 1859 se ordenó su derribo pero no llegó a ejecutarse al pasar a manos privadas. En 1952 el ayuntamiento lo recuperó de nuevo.
  • En 1895, aprobada la construcción del puerto, el Alcalde de Dénia decía: “Rafael Yagüe, ingeniero, autor del proyecto, que con un desprendimiento y abnegación superiores a todo elogio, no sólo hizo frente a los considerables gastos que llevan consigo los estudios y confección de planos, sino que también, con su proverbial actividad y con un celo nunca bien apreciado, ha puesto al servicio de Denia todo su talento y todas sus energías. Los diques del puerto serán el monumento que perpetúe la memoria del ilustre ingeniero”… es una pena, pero los diques no se comen, fallecido Yagüe en 1899, su familia todavía solicitaba en 1907 que se abonaran los honorarios de proyecto.
