Carga de hundimiento en generador eólico

Los aerogeneradores o generadores eólicos, como el resto de estructuras, también tienen corazón problemas. Normalmente se trata de fallos mecánicos por rachas de viento inesperadas y cosas así, no es frecuente que sean fallos de cimentación, y mucho menos todavía, que lleguen hasta la rotura por carga de hundimiento pero, bueno, a veces ocurre.

Fallos típicos de los aerogeneradores / generadores eólicos

Estructuralmente, la cimentación superficial de un generador eólico es una zapata aislada grande, con una carga vertical centrada y una resultante horizontal pasando a cierta distancia de la base, que debe verificar unos determinados Estados Límite Últimos, normalmente rotura, estabilidad global, deslizamiento, vuelco y carga de hundimiento.

Para la comprobación de carga de hundimiento pueden utilizarse las fórmulas de Brinch Hansen, Vesic o similares, pero siempre teniendo en cuenta la posición de la resultante en el plano de cimentación, lo que la  Guía de Cimentaciones en Obras de Carreteras llama “área cobaricéntrica” y el Código Técnico de la Edificación “área equivalente”.

Si alguien está interesado en hacer un numero gordo y quiere buscar más información, se trata de un modelo GET41 de 600 kW de 1997, con una altura total de 70 metros y un diámetro de 41 metros.

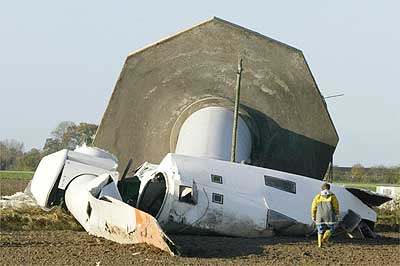

Fallo por carga de hundimiento en la cimentación de un generador eólico

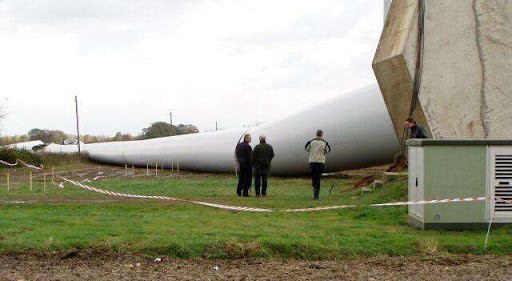

Fallo por carga de hundimiento en la cimentación de un generador eólico

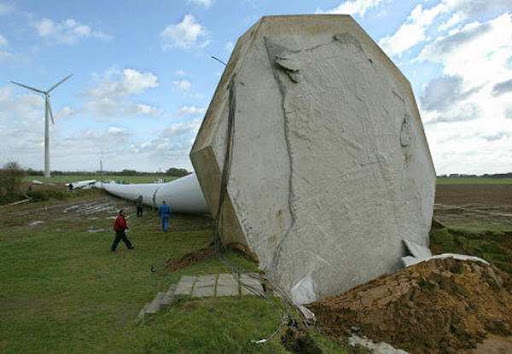

Fallo por carga de hundimiento en la cimentación de un generador eólico

Pido disculpas por el reducido tamaño de las fotografías, no he encontrado nada mejor. En cuanto al dónde y el cuándo, en esta página dice que están tomadas en Goldenstedt, Alemania, el 28 de octubre de 2002, tras una tormenta, y en esta otra que son del 22 de junio de 2008. Los dos enlaces pertenecen al mismo dominio pero el primero parece ser el correcto.
