Una ley no escrita de la geotecnia ―y muy especialmente de la mecánica de rocas―, dice que cuánto más inaccesible sea la zona, mas importante será disponer de los datos.

En este caso la ley se cumplía, y con IVA incluido, además, porque el acceso (ya de por sí complicado), tenía un “opaco” impuesto en forma de redes, una red de malla y otra de anillos… y no todos tenemos la opción ni somos tan atrevidos como mi amigo Joan, que hace unos meses bajaba en persona a inspeccionar un sinkhole en la Universidad Autónoma de Barcelona.

No se podía acceder, las redes lo tapaban casi todo y era muy necesario (mucho) saber qué había detrás, ¿qué podía hacer…?

Para empezar (y hasta disponer de la prometida grúa que nunca llegó), mirarlo todo con atención, mucha, y tomar fotografías, también muchas. Desde el punto más cercano posible, con el zoom óptico al máximo, y con la mejor calidad… después, ya veríamos.

Geotecnia y Fotografía: Filtro anti redes de malla

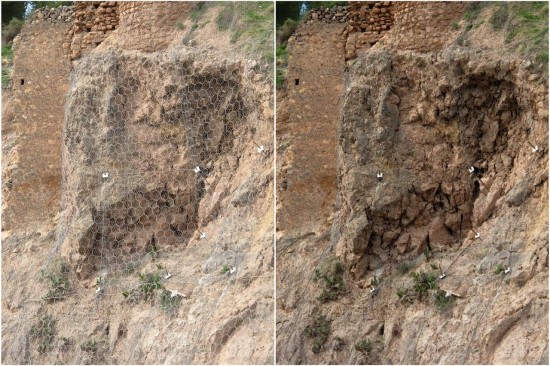

Lo último, un filtro de retoque fotográfico anti-redes de malla (pulsa para verlo mejor)

Las mallas presentaban cierta forma regular y un “grosor” de entre 3 y 8 píxeles, por lo que un filtro de convolución de eliminación de ruido parecía la mejor opción. Craso error, el método no funcionaba, en lugar de “difuminar” la malla sobre el fondo emborronaba toda la imagen y todavía se veía menos.

Por suerte, fue mucho más fácil. Las mallas eran muy blancas (muy luminosas) en comparación con el fondo (más oscuro), así que el mejor fue aplicar un filtro de valor mínimo en una cuadrícula de 5×5, es decir, tomar para cada pixel el valor mínimo de los 24 píxeles que lo rodean, eliminando así todo rastro de la malla.

Se pierde calidad, es un hecho, pero creo que el resultado permite observar algo mejor el estado del terreno, ¿no?

No es un truco muy espectacular ni una técnica muy depurada, pero espero que a alguien le sirva de orientación si se encuentra en una circunstancia similar. Estos filtros están en cualquier programa medianamente serio, tanto de pago (PhotoShop) como gratuitos (GIMP, XnView, PhotoFiltre, etc.). Las pruebas con la matriz de convolución las hice con GIMP, para el filtro de mínimo utilicé XnView, el filtro que incorpora GIMP sólo permite usar un entorno 3×3.

Un saludo desde aquí para GeoTalud, que hizo un trabajo estupendo en un recalce más complicado que necesario.
