¿Por qué no debe usarse el método 2:1 o trapecial para calcular tensiones en el terreno?

Hay gente que no lleva bien la incertidumbre, es gente que necesita resultados exactos para todo o que, simplemente, no concibe que algo no se pueda calcular con exactitud. Por eso hay gente que no acepta (o no quiere aceptar) que, en geotecnia, el cálculo de asientos tenga un error relativo de hasta el 50%.

El asiento es la respuesta del terreno a la aplicación de una carga. Para conocer el terreno hacemos reconocimientos y para estudiar cómo influye la carga hacemos números. Dependiendo del método de cálculo, esos números serán más o menos correctos y más o menos similares, excepto en un caso, ya olvidado, que ha salido de su destierro estos últimos años, el método trapecial o 2:1, el que supone que las tensiones se propagan en profundidad con una pendiente de 2:1, un método intuitivo y didáctico, pero erróneo en la práctica.

Frases como “ yo no me preocupo por usar métodos complicados, prefiero quedarme del lado de la seguridad y usar el método 2:1“, confirman que, quien las pronuncia ni siquiera se ha molestado en comprobarlo, y es que todavía hay gente que usa este método bajo un planteamiento conservador, cuando resulta ser todo lo contrario.

En su “ http://buyviagra-online.com/ brand viagra Foundation analysis and design“, dice Joseph Bowles, “el método 2:1 coincide razonablemente bien con otros métodos más teóricos entre z=B y z=4B, pero no debe usarse en una profundidad comprendida entre z=0 y z=B” (siendo B la anchura).

Y aunque Bowles no explica las razones de esta negativa, no es difícil averiguarlo haciendo unos números rápidos. Tomemos una cimentación cuadrada de 2,00 m x 2,00 m, cargada con una tensión habitual, 200 kN/m², por ejemplo, y veamos como varían los esfuerzos aplicando el método 2:1 y el método de Holl (el habitual, sin corregir).

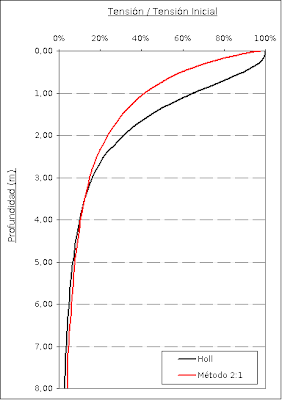

geotecnia, cálculo de tensiones

La gráfica muestra la variación de tensión en profundidad, como porcentaje de la tensión inicial. Se puede comprobar que, a partir de una cierta profundidad, unos 3 metros en este caso (1,5·B), los resultados coinciden bastante bien, tal y como dice Bowles, pero a menor profundidad no sólo no coinciden, sino que son inferiores, más o menos un 25%.

Seamos serios, si ya somos conscientes de cometer un error del 50%, admitir otro 25% no es valido, y menos todavía si estamos infravalorando el asiento. Este método sólo debe usarse para “números gordos” y estimaciones rápidas, pero nada más.
